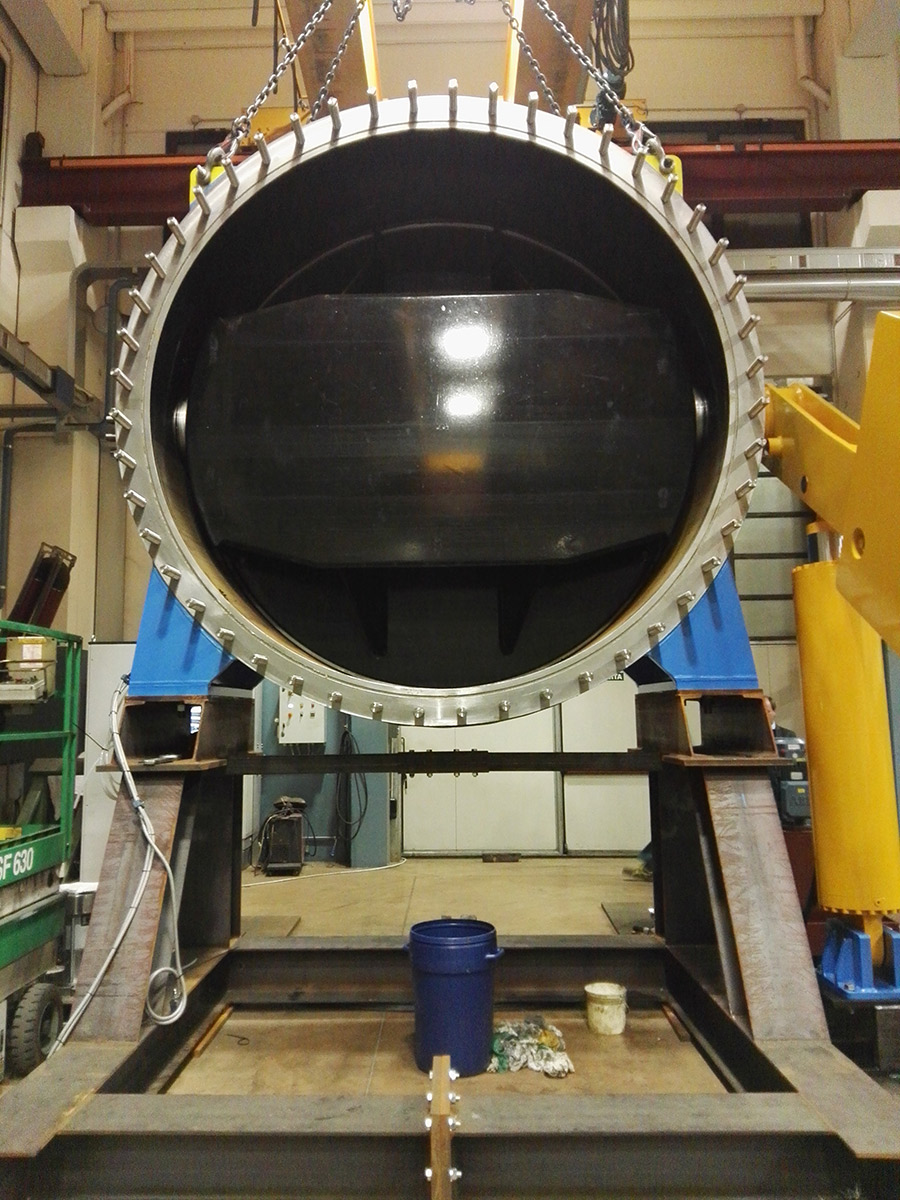

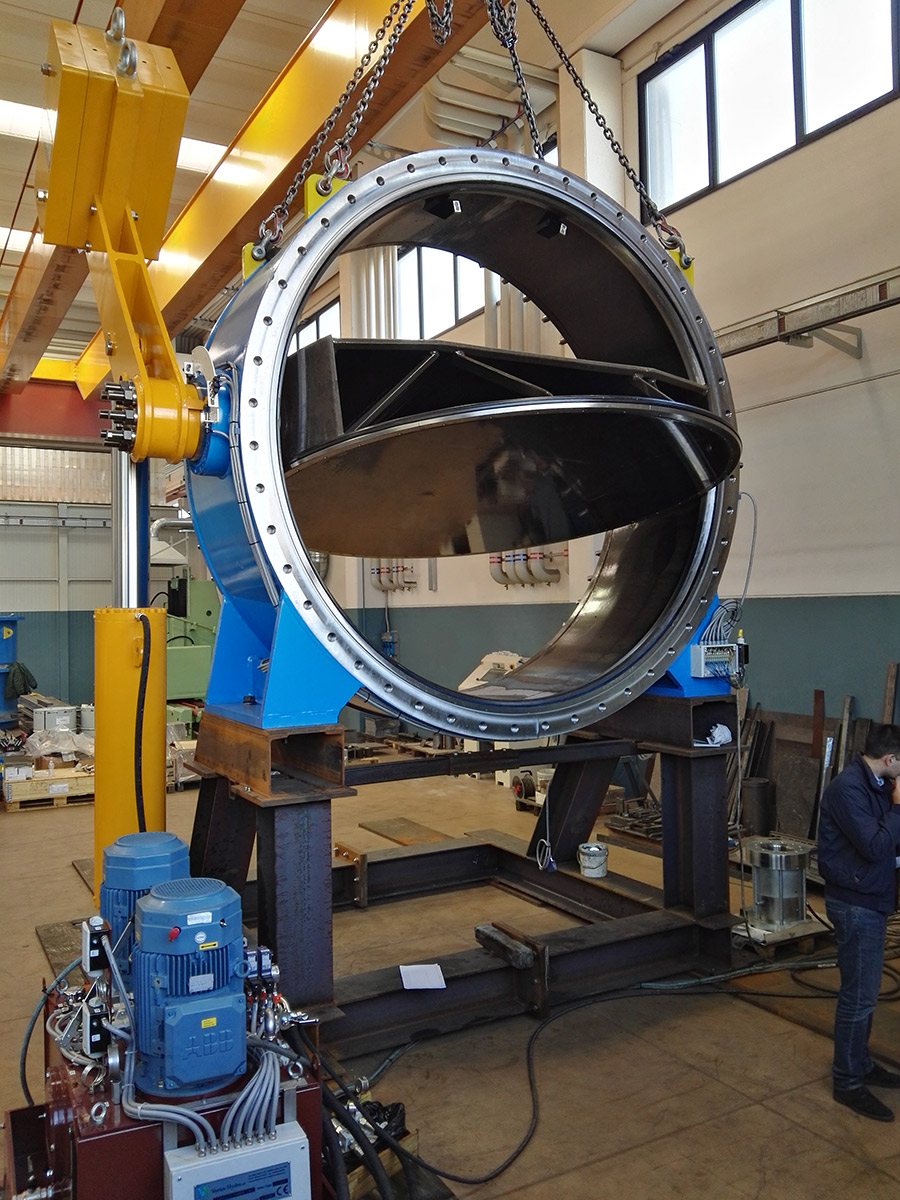

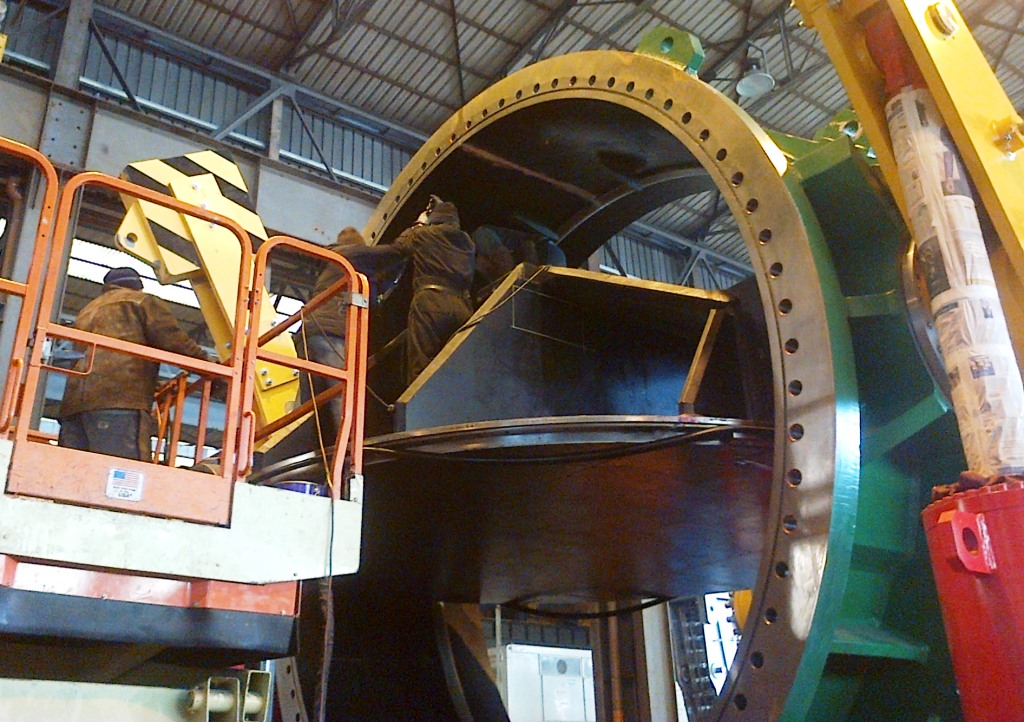

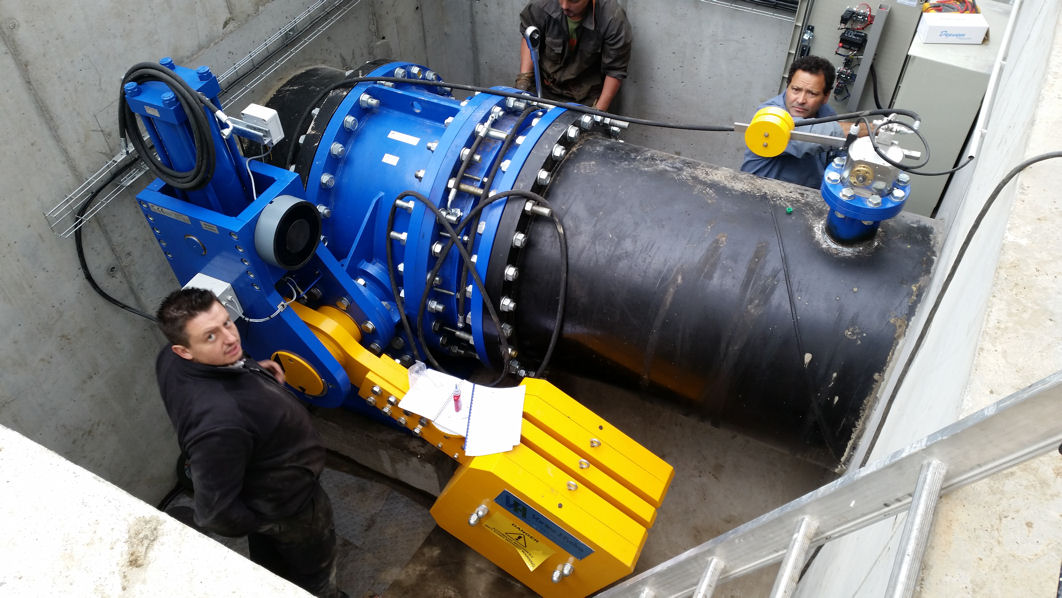

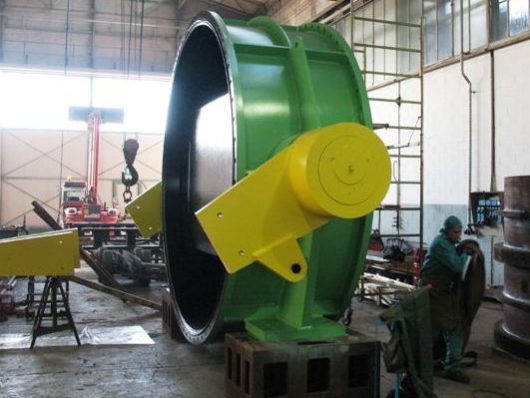

Válvulas de Mariposa
Las válvulas de mariposa se utilizan con frecuencia en las centrales hidroeléctricas y en las presas. Tienen varias aplicaciones, las más comunes son:
- Protección del conducto: la válvula actúa como dispositivo tanto de seguridad como de mantenimiento para el conducto. Por lo general, las válvulas utilizadas en este tipo de aplicación están caracterizadas por diámetros amplios.
- Protección de la turbina: la válvula actúa como dispositivo tanto de seguridad como de mantenimiento para la turbina. Normalmente, las válvulas utilizadas en este tipo de aplicación están caracterizadas por presiones de agua altas.
- Línea de descarga del agua: la válvula actúa como dispositivo tanto de seguridad como de mantenimiento para la descarga aguas arriba.
- Entrada de agua: la válvula se emplea para abrir/cerrar las líneas de entrada de la torre de toma.

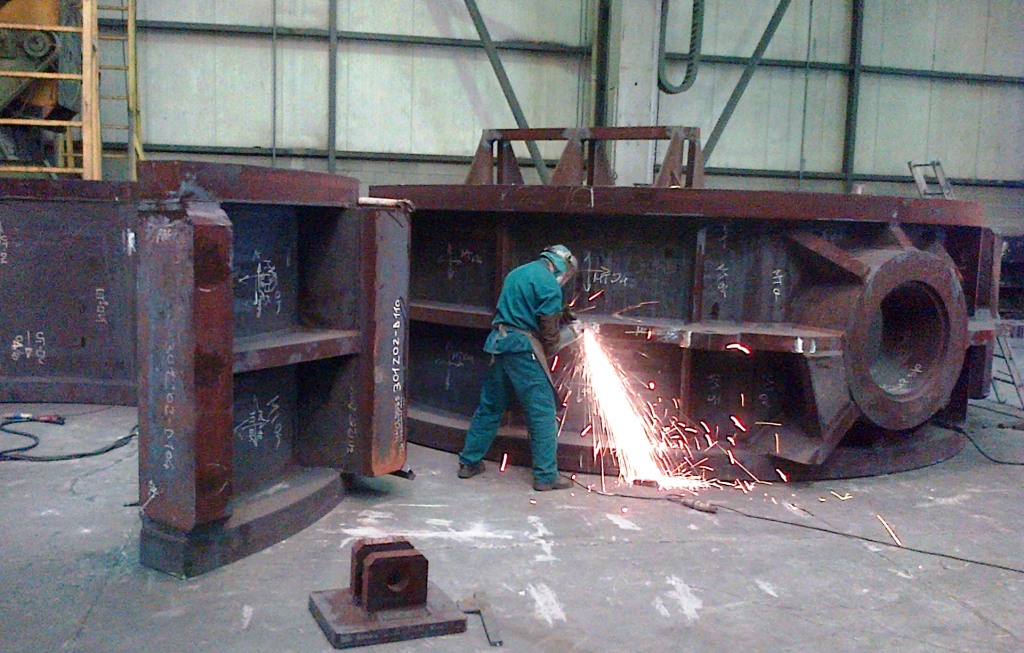

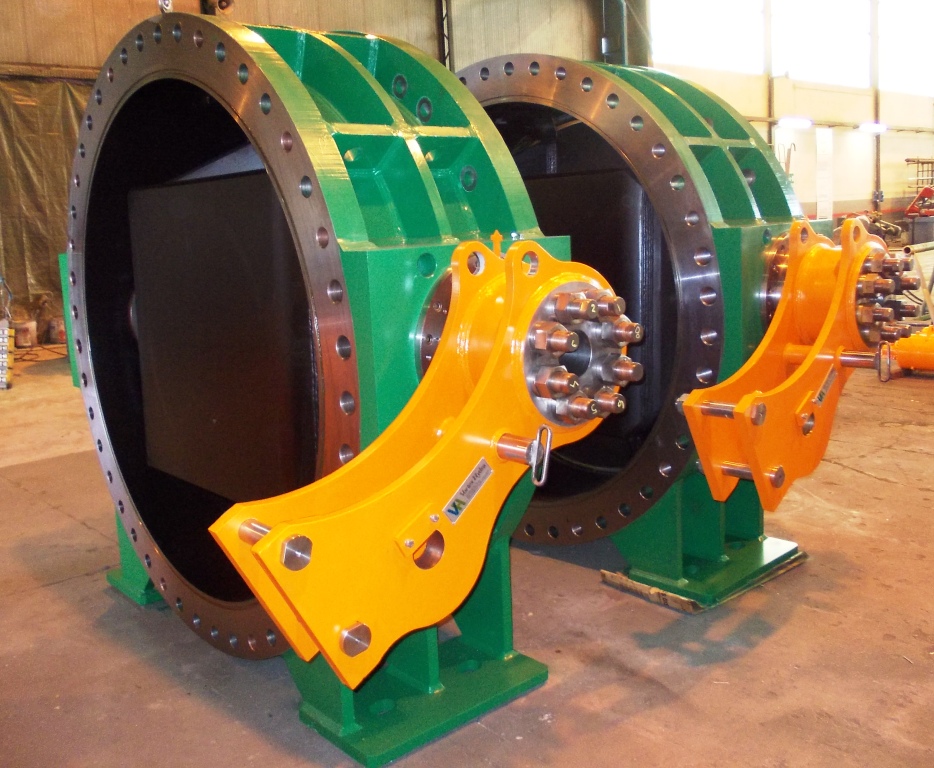

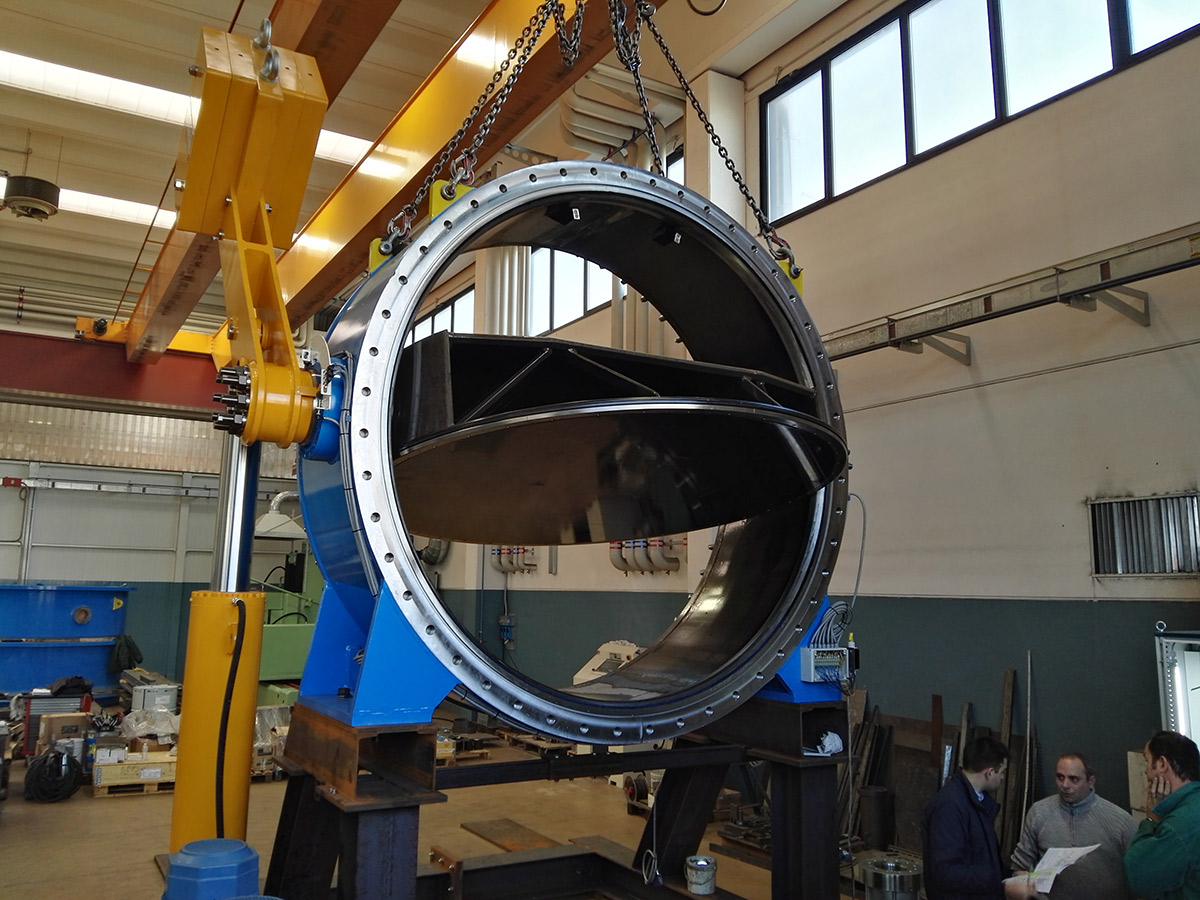

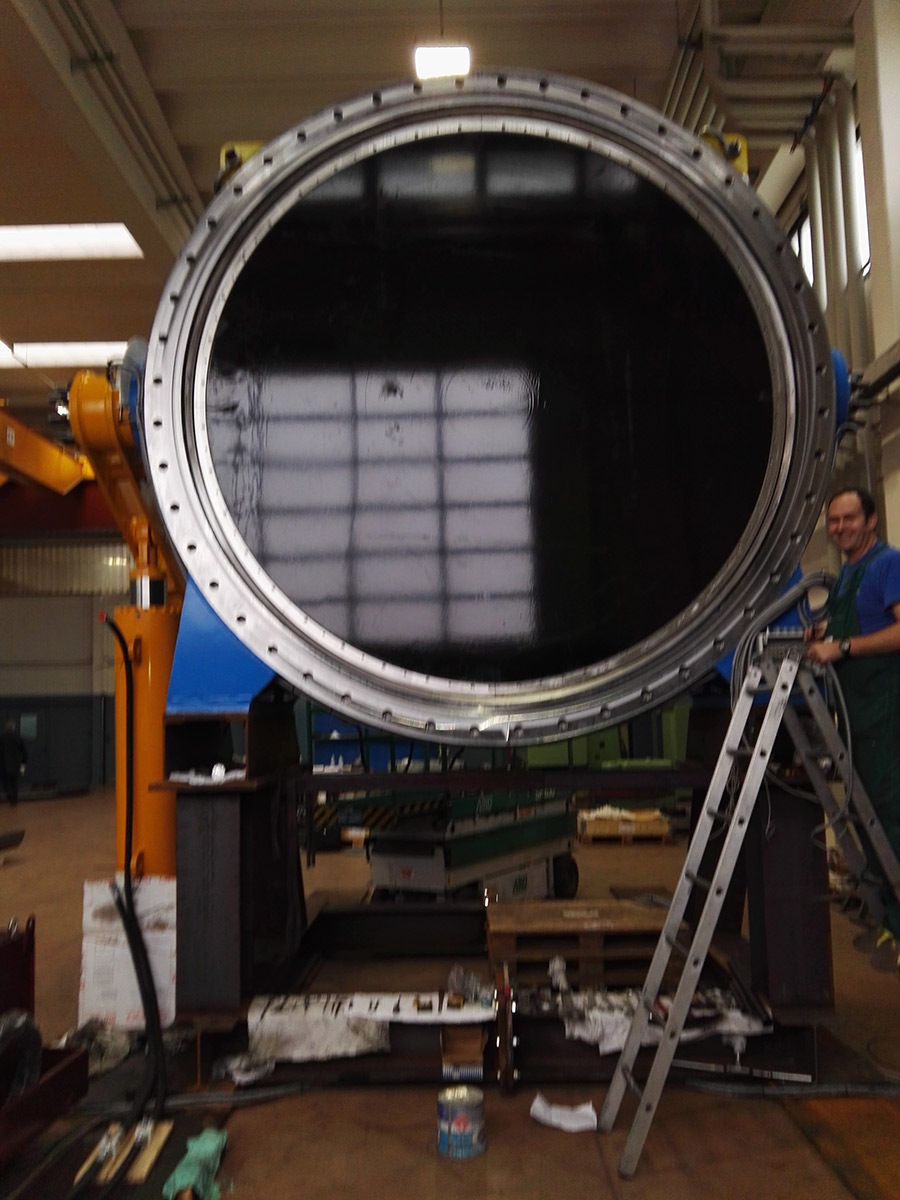

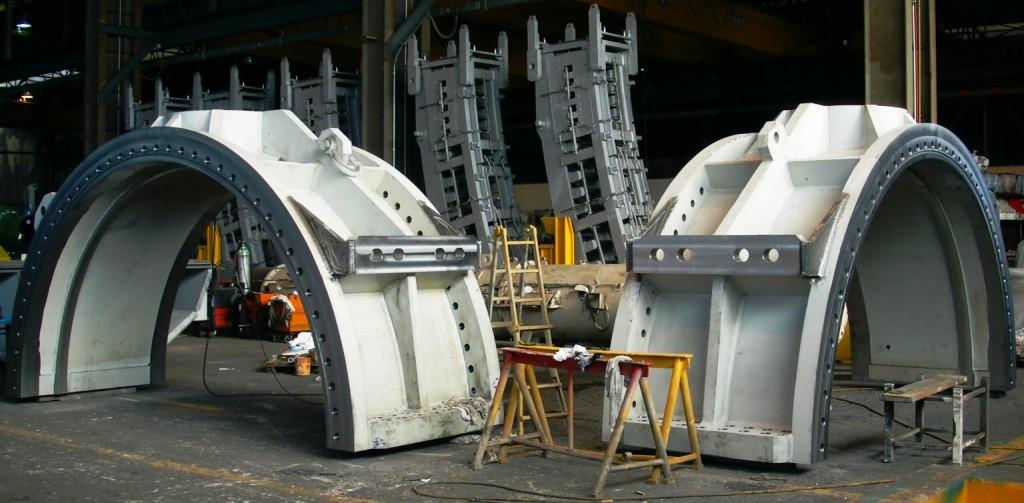

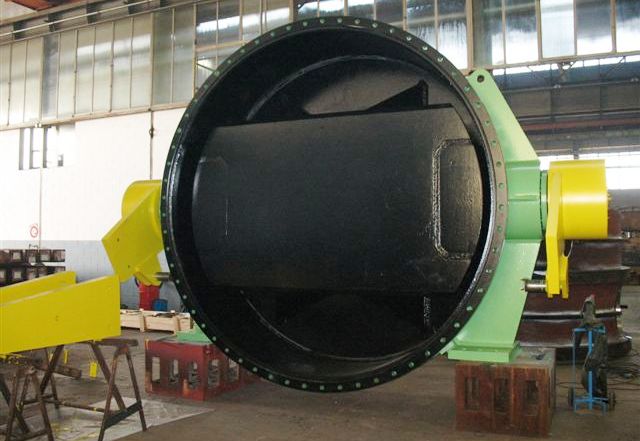

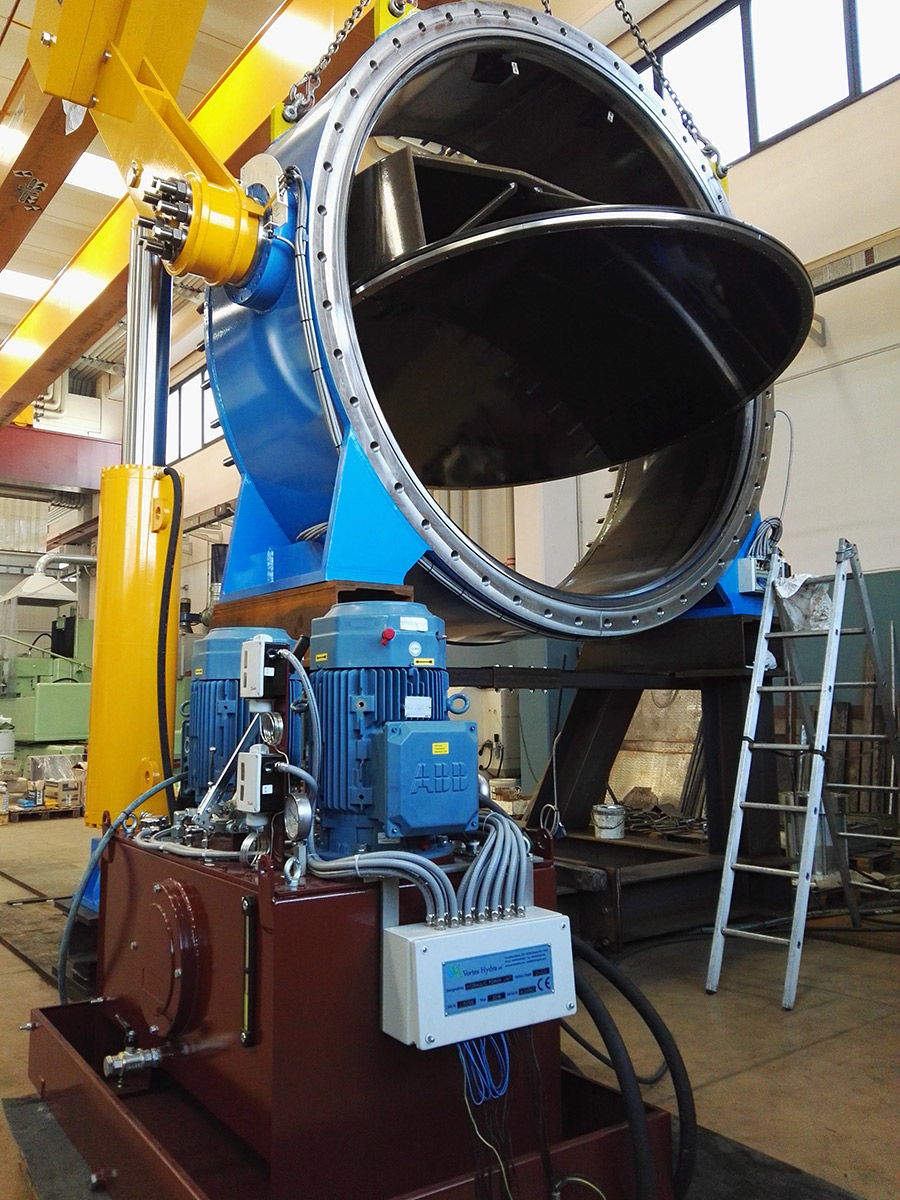

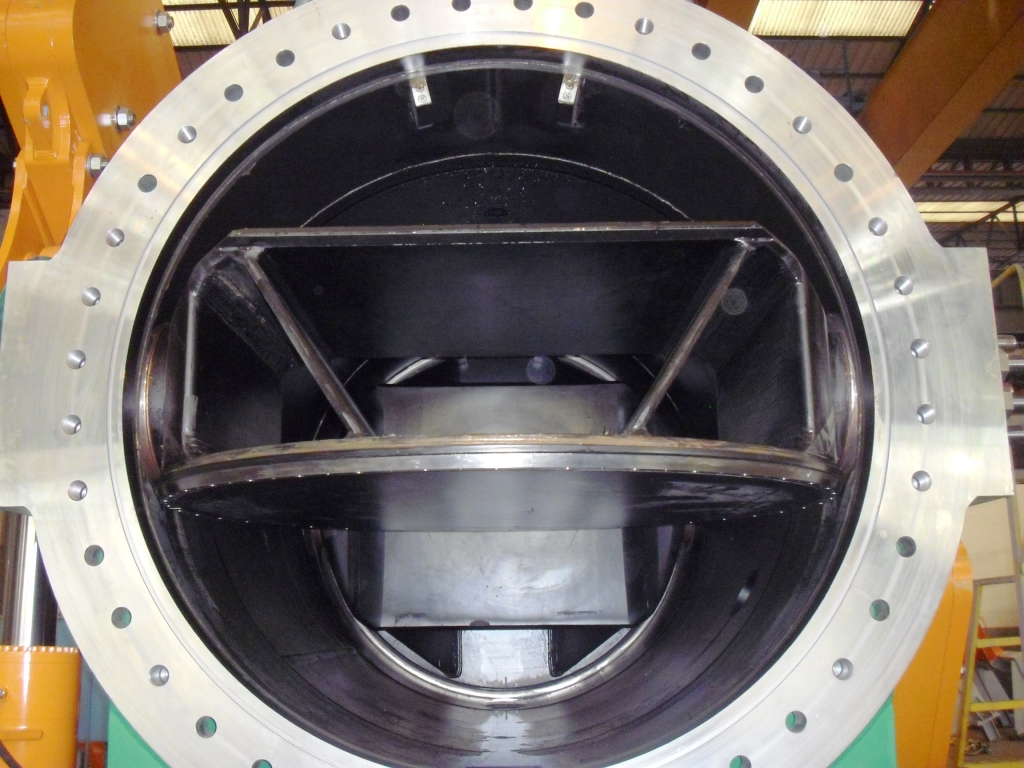

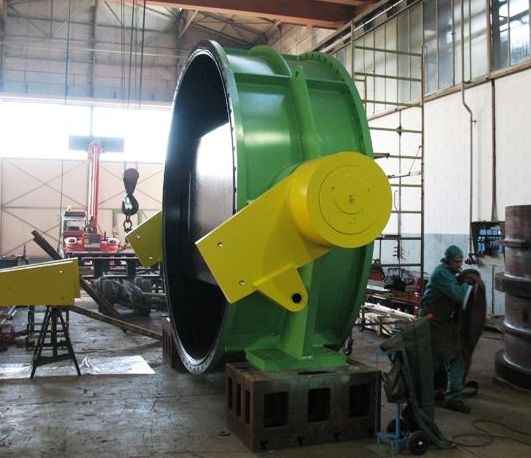

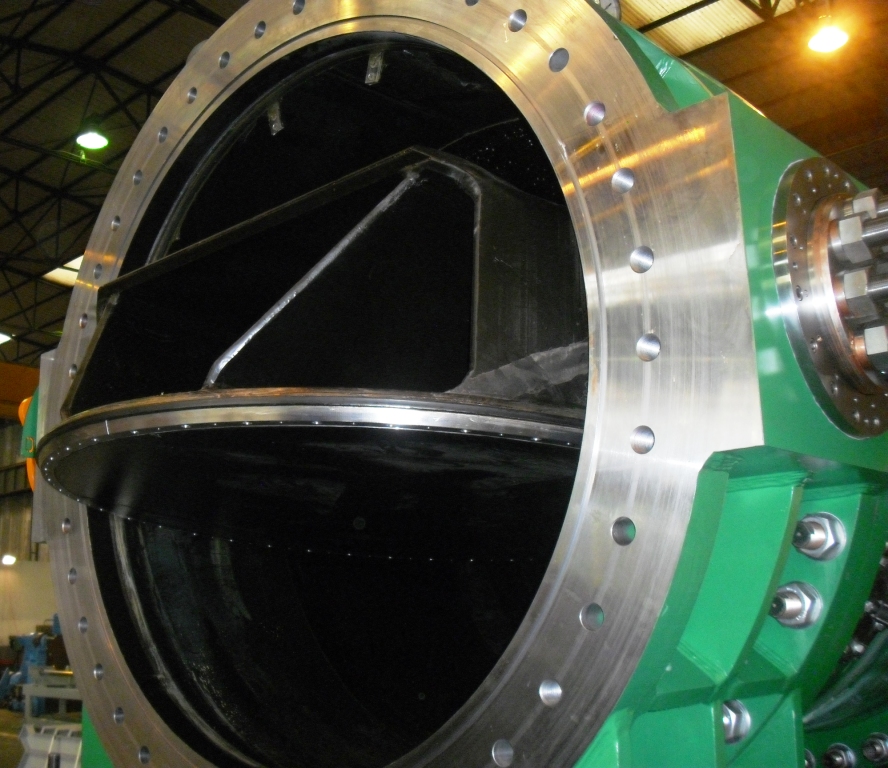

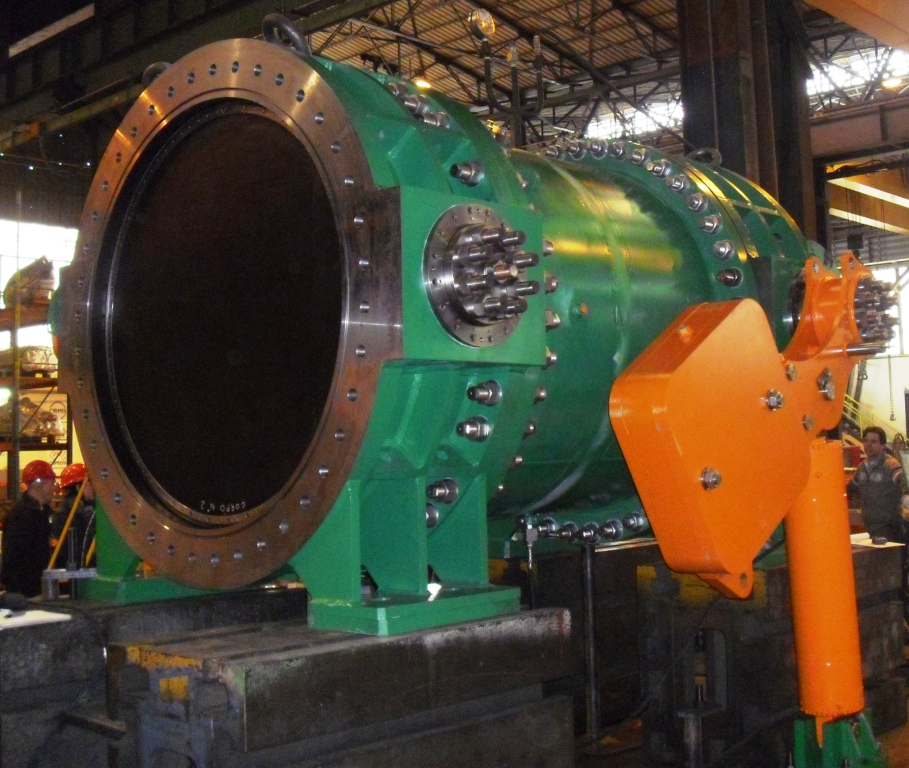

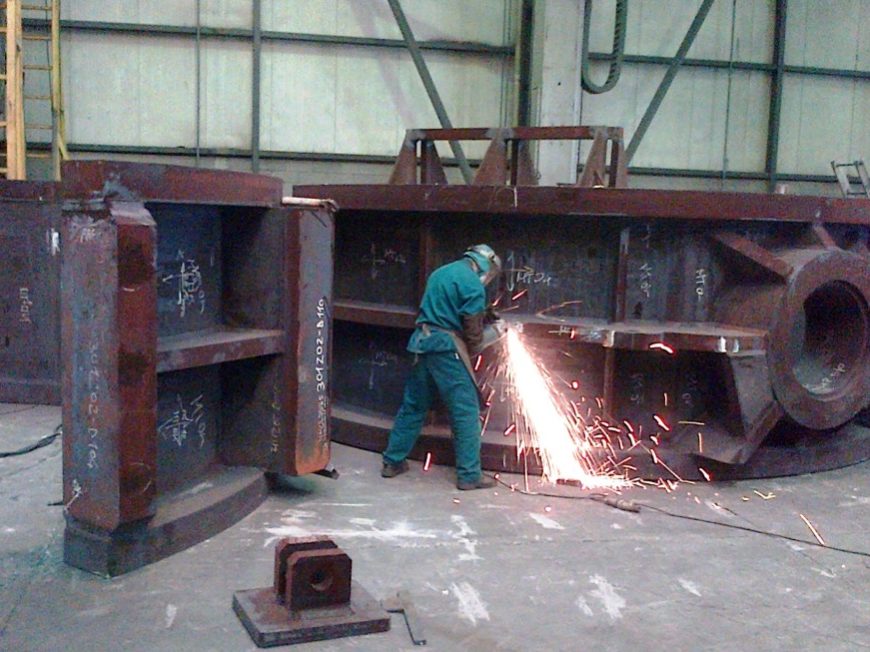

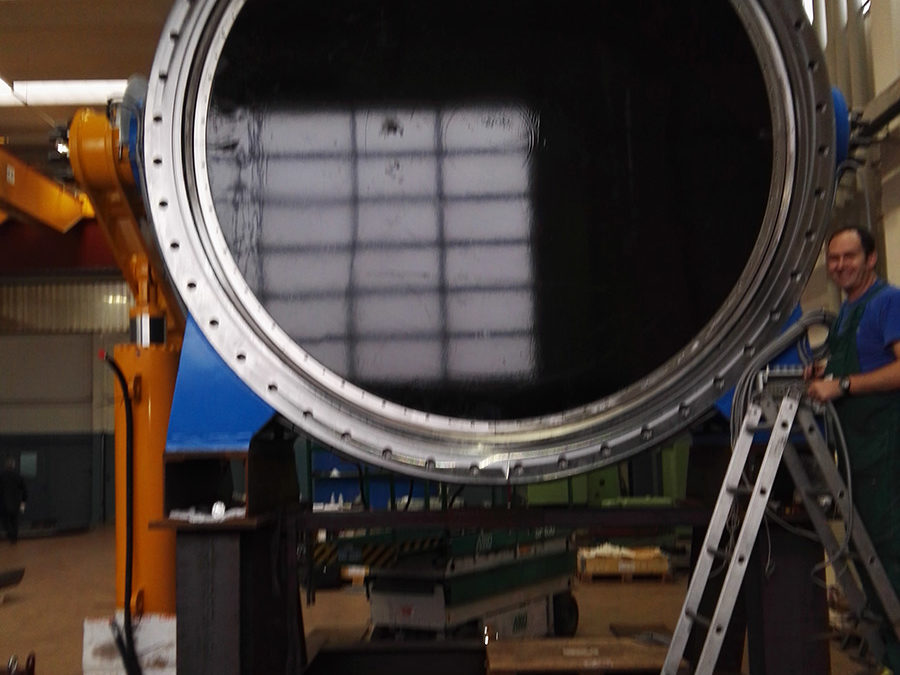

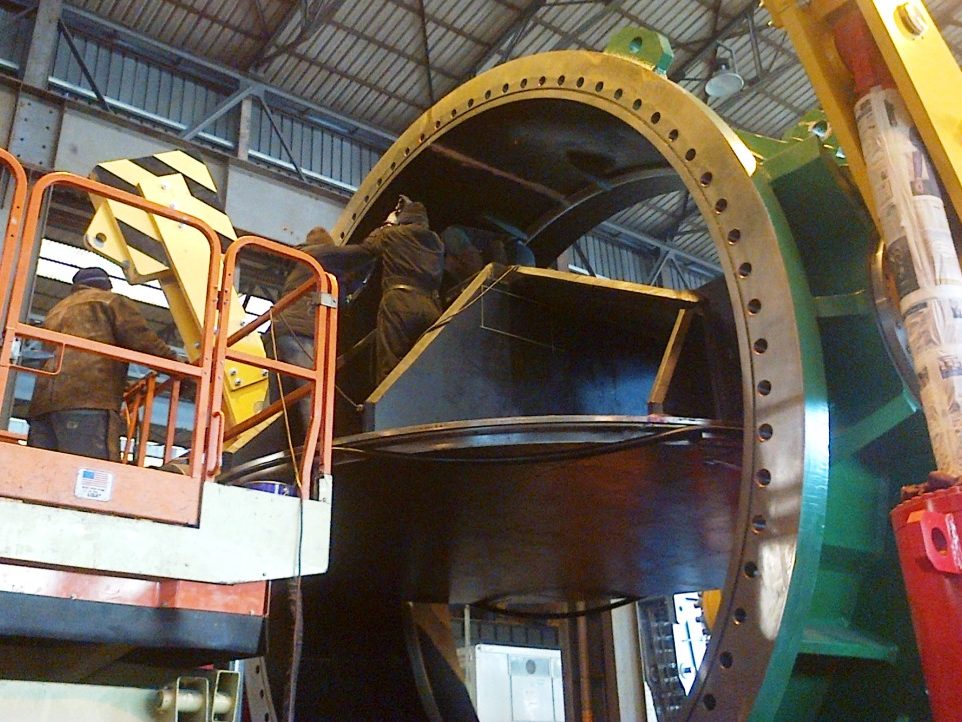

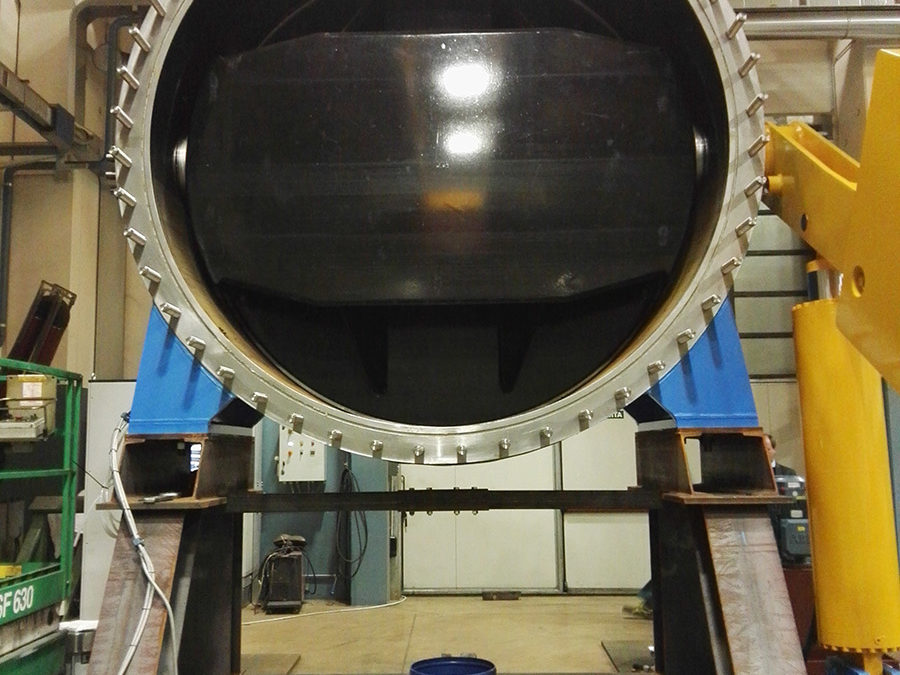

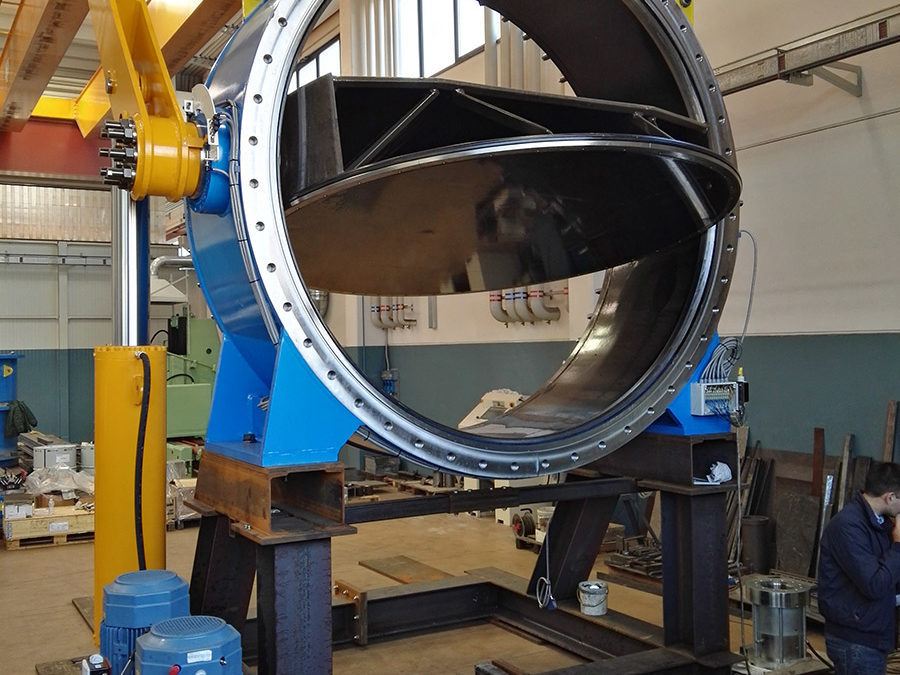

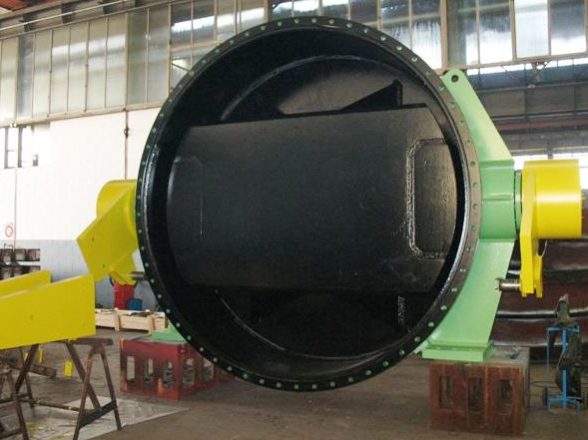

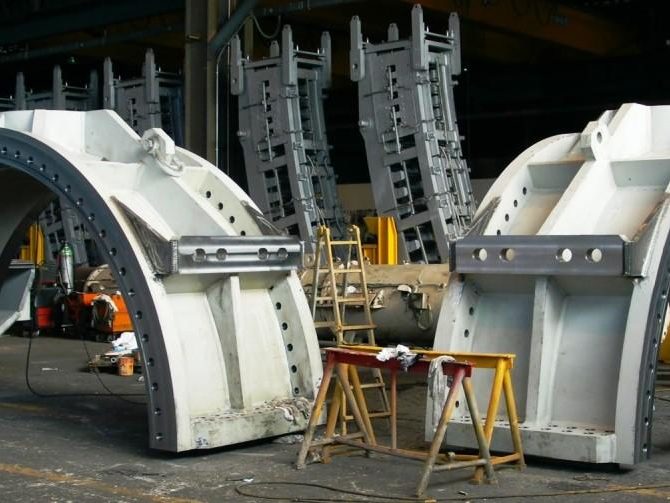

Vortex Hydra diseña y fabrica válvulas de mariposa tanto monoplano como biplano dependiendo de los requerimientos dimensionales y de las presiones de agua de funcionamiento. Como aplicación especial, puede implementarse un sistema de sellado de mantenimiento secundario que se acciona mecánicamente (goma asentada en metal). Las válvulas de mariposa se fabrican con la combinación de placas de acero y componentes forjados.
Soluciones de diseño flexibles y personalizadas:
- Las dimensiones de la válvula pueden adaptarse a las condiciones existentes del sitio.

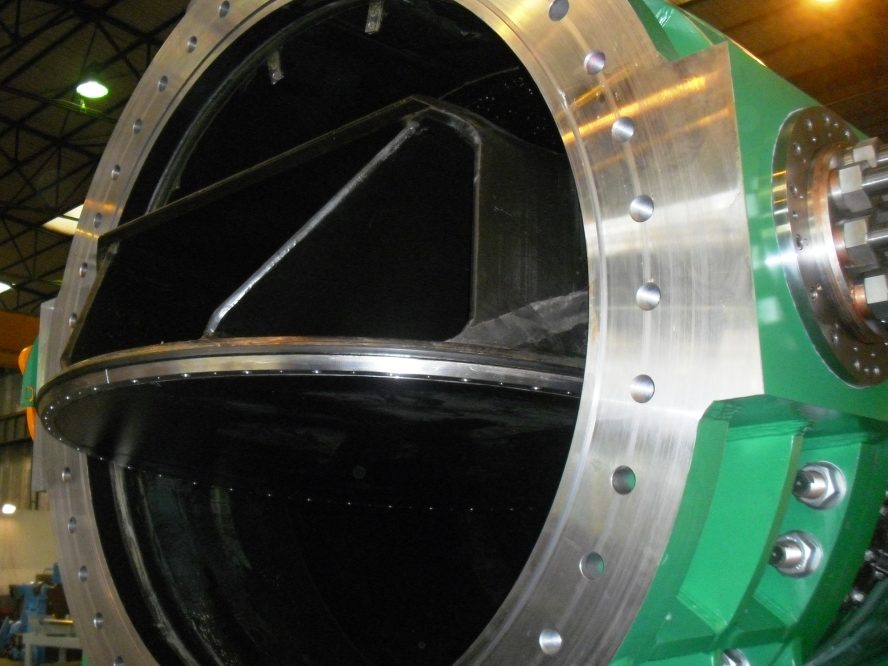

- Sistema de sellado: goma asentada en metal.
- Característica geométrica: doble excentricidad

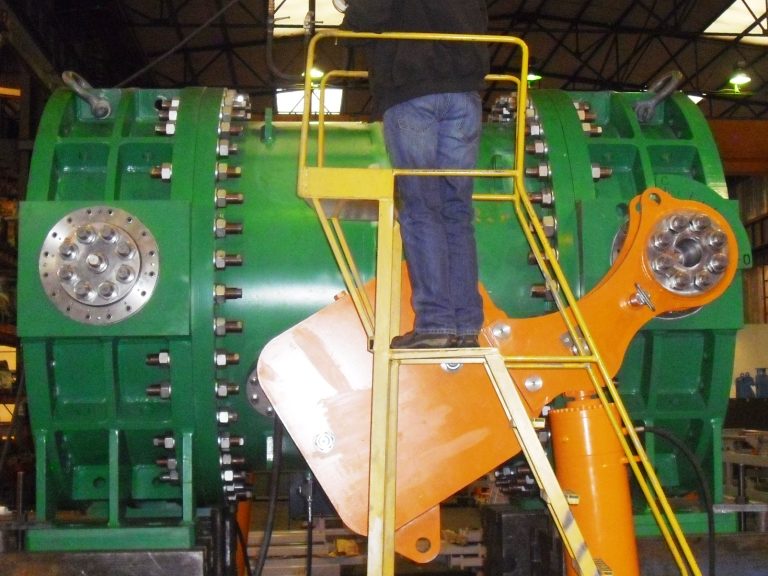

Sistema de funcionamiento versátil

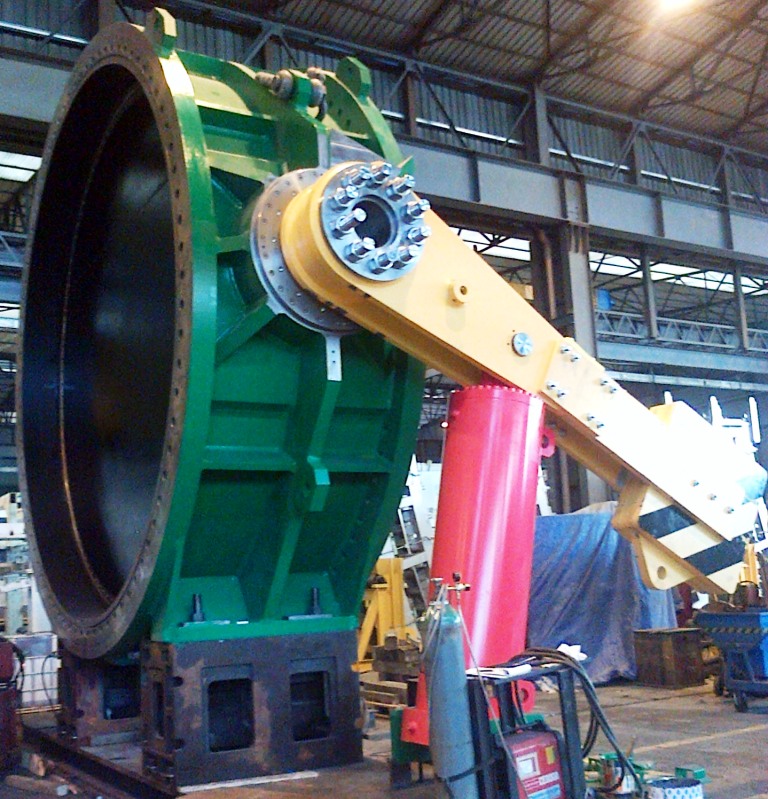

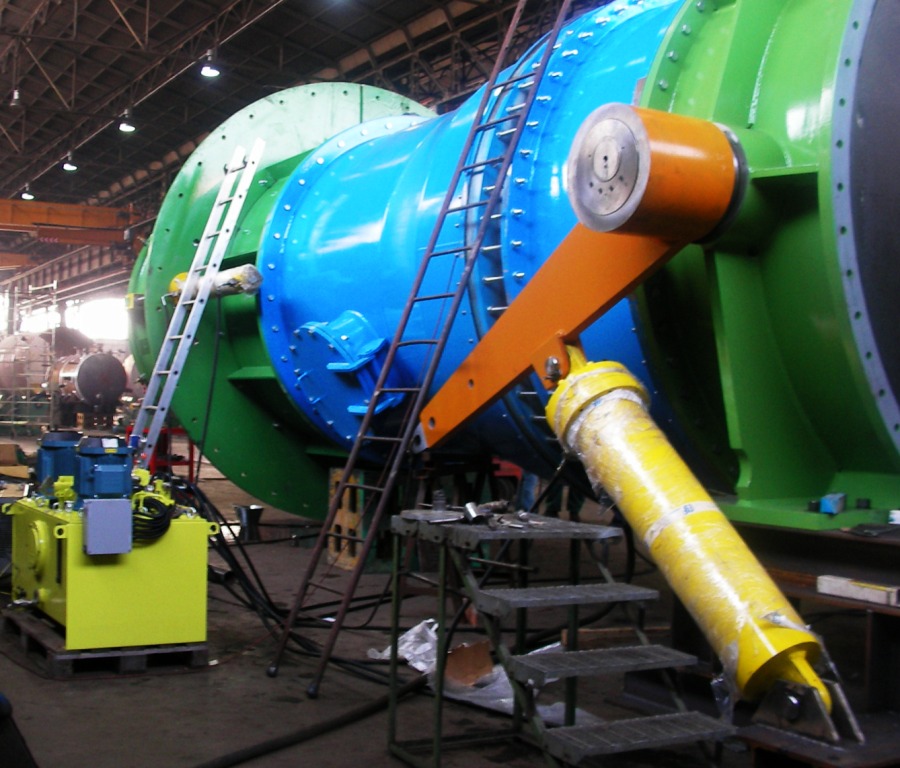

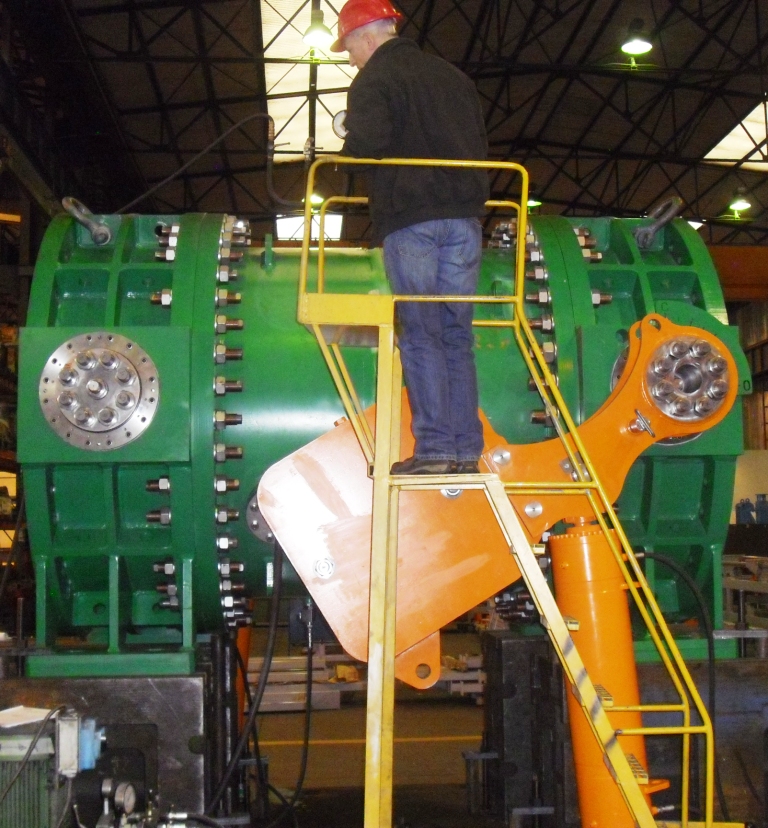

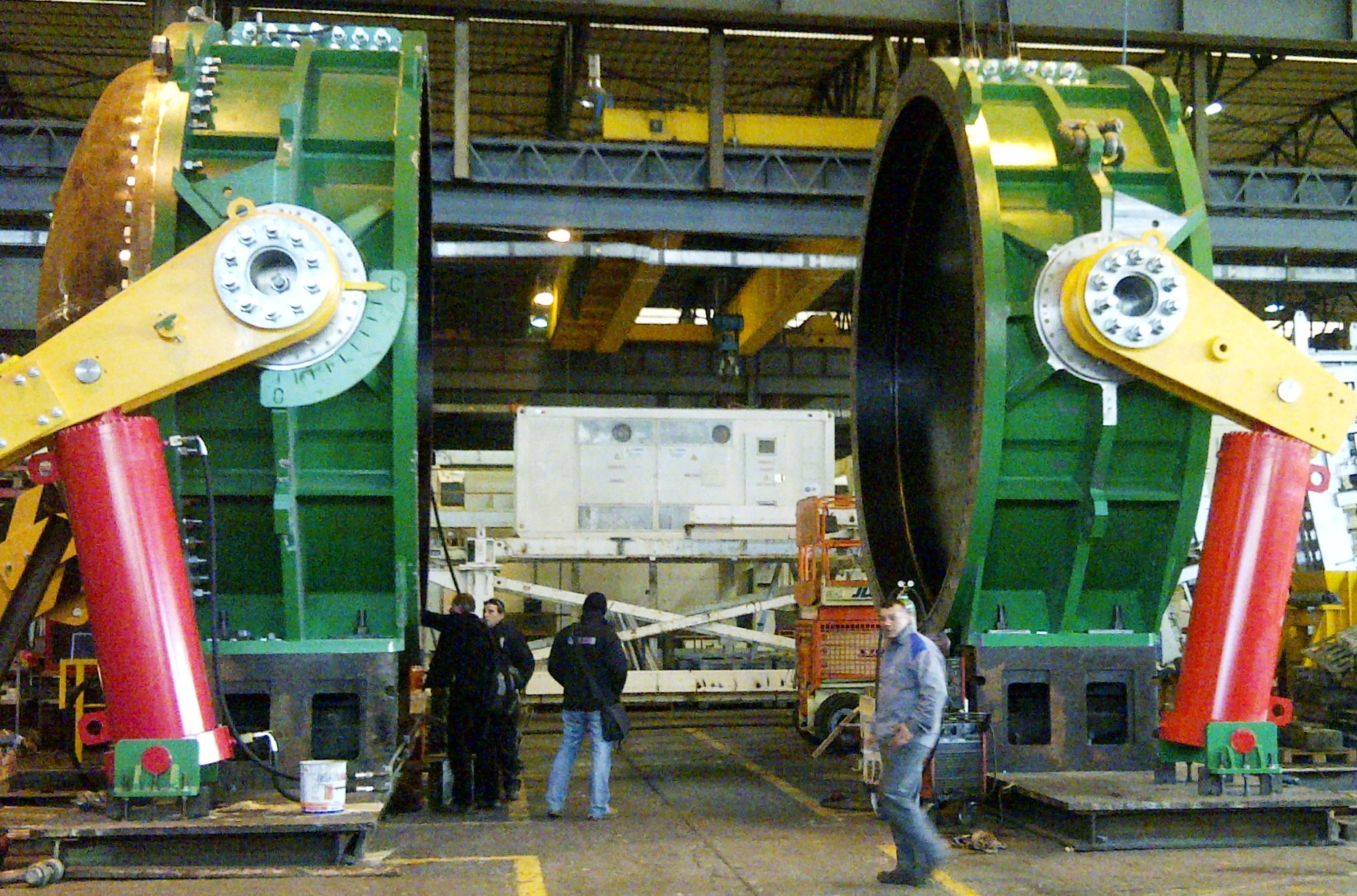

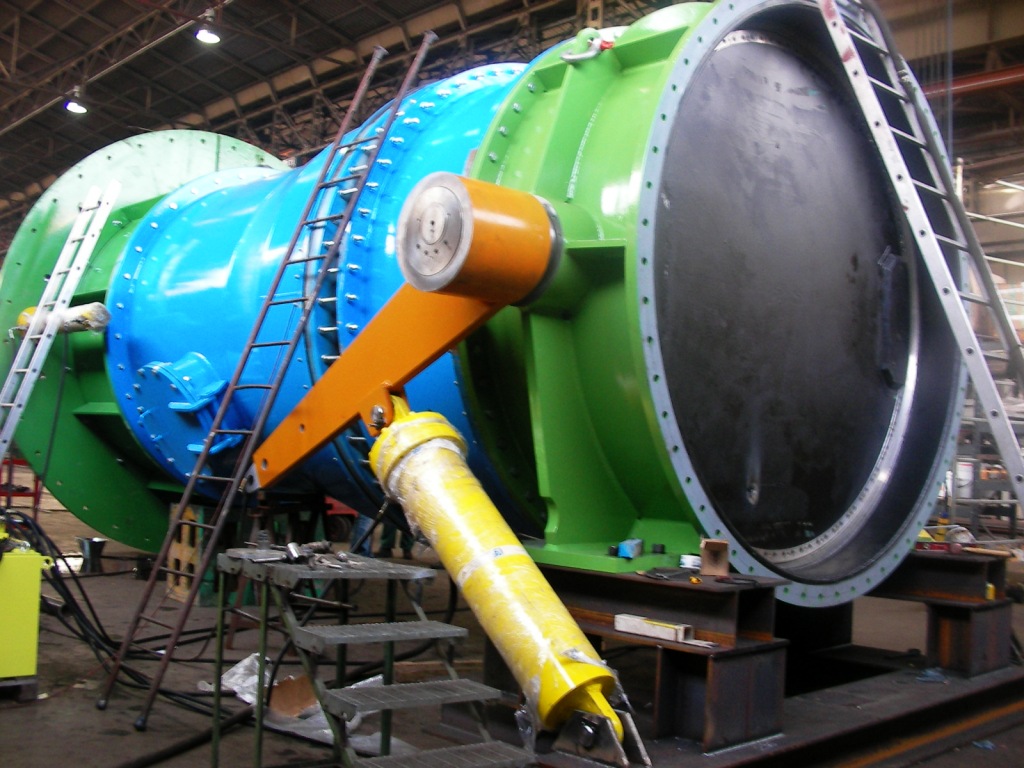

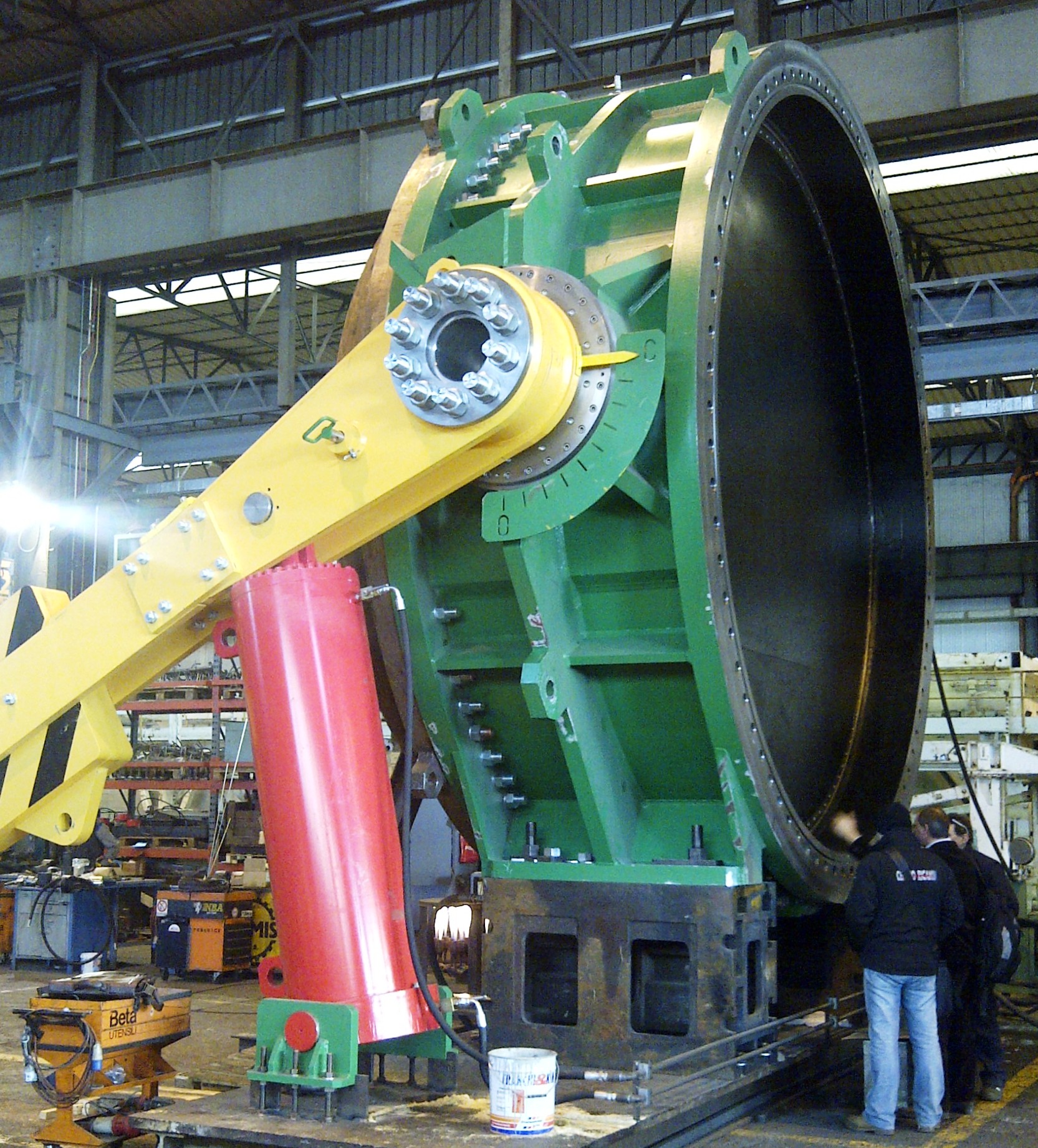

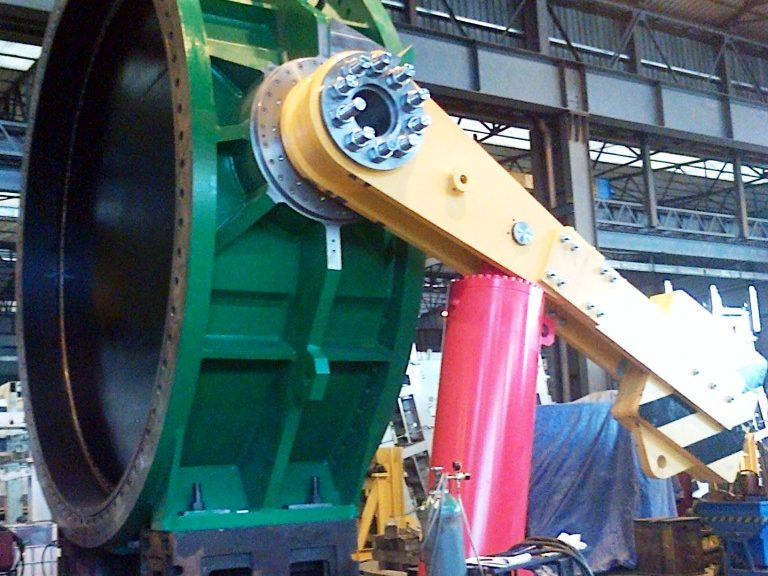

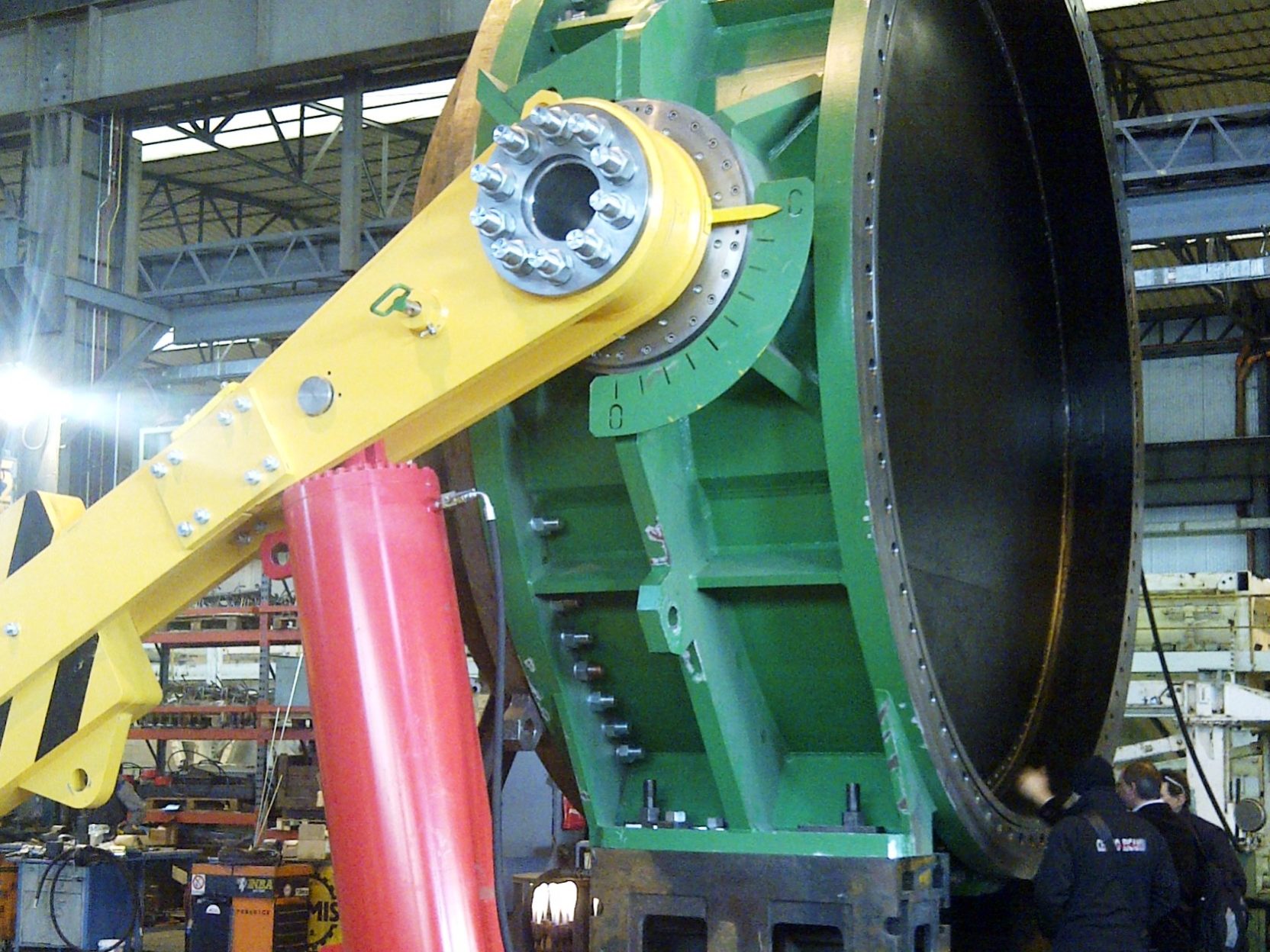

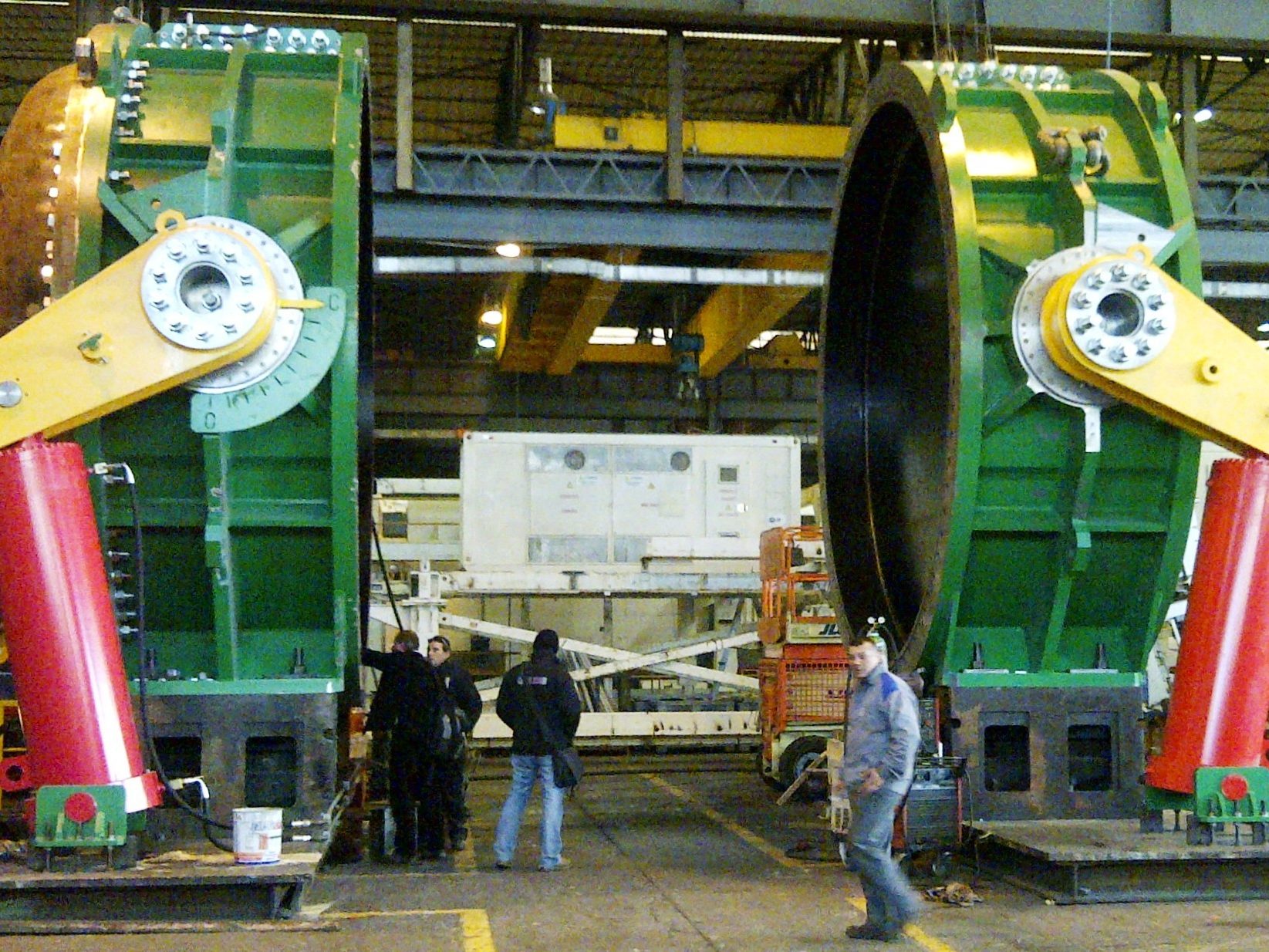

#1 o #2 cilindros hidráulicos que podrían ser:

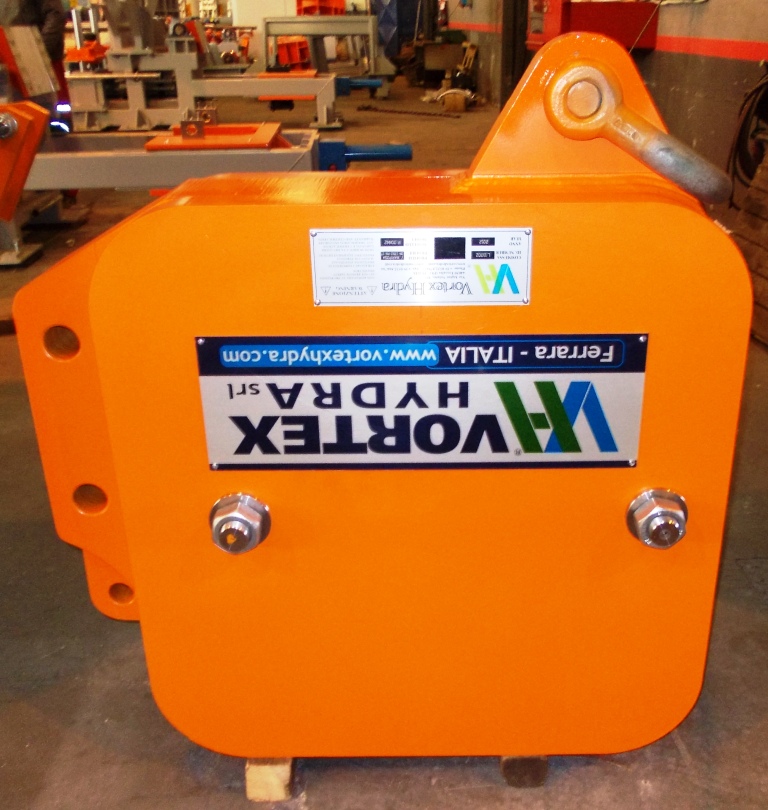

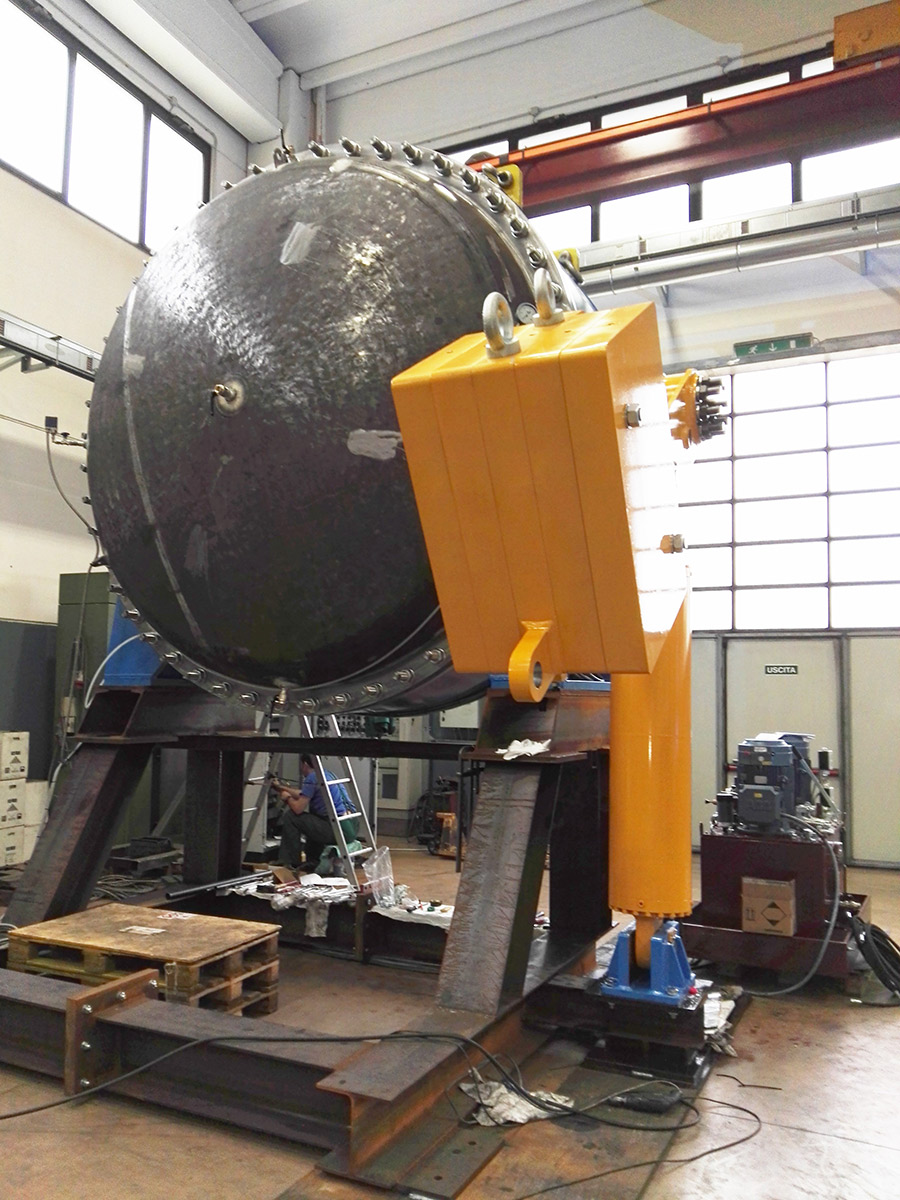

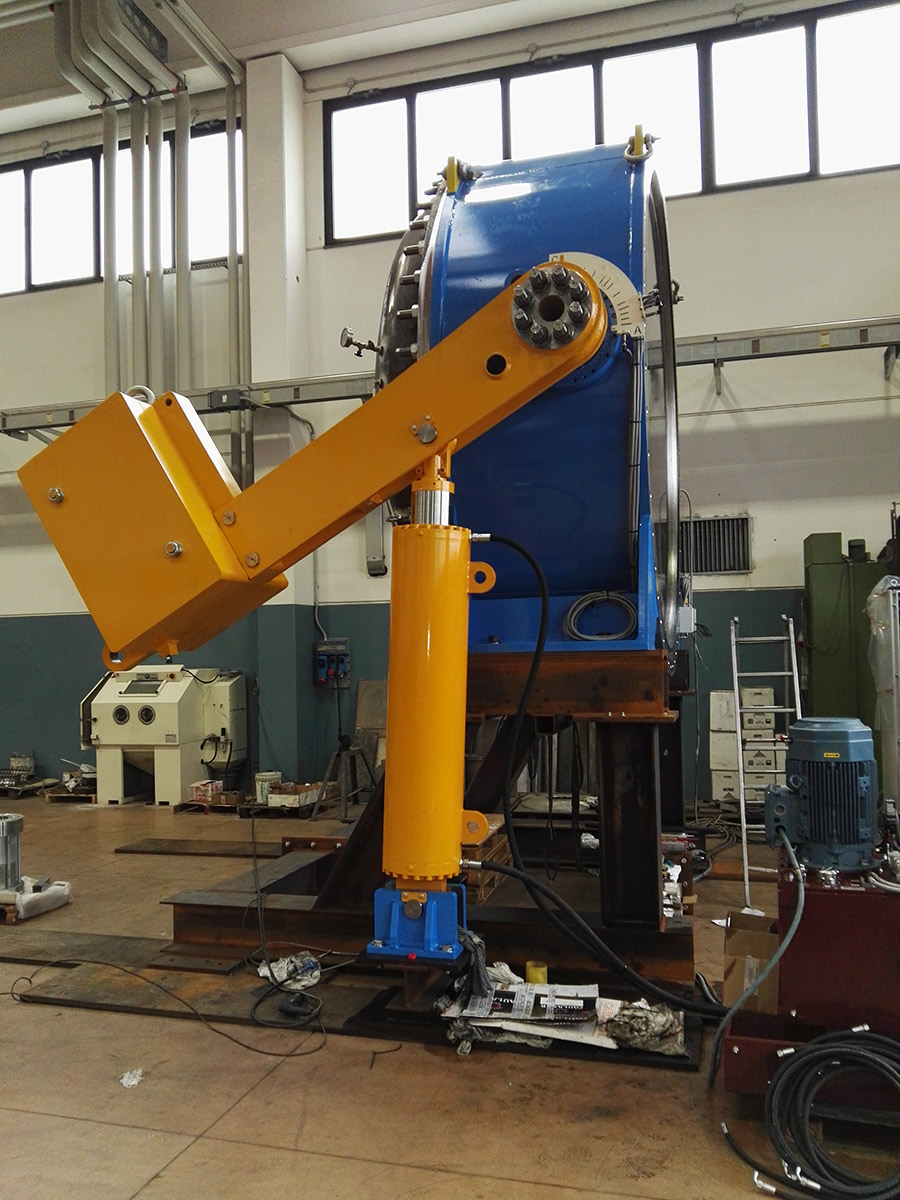

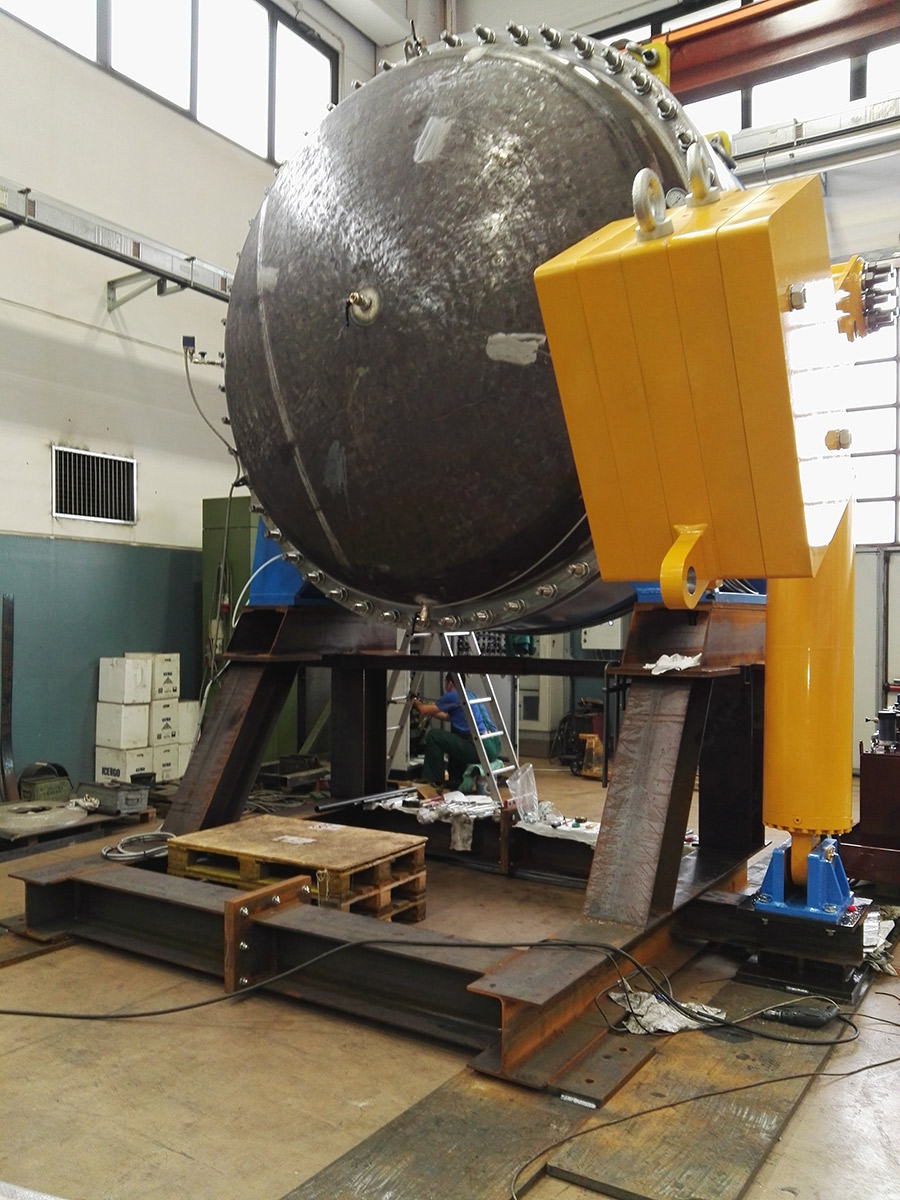

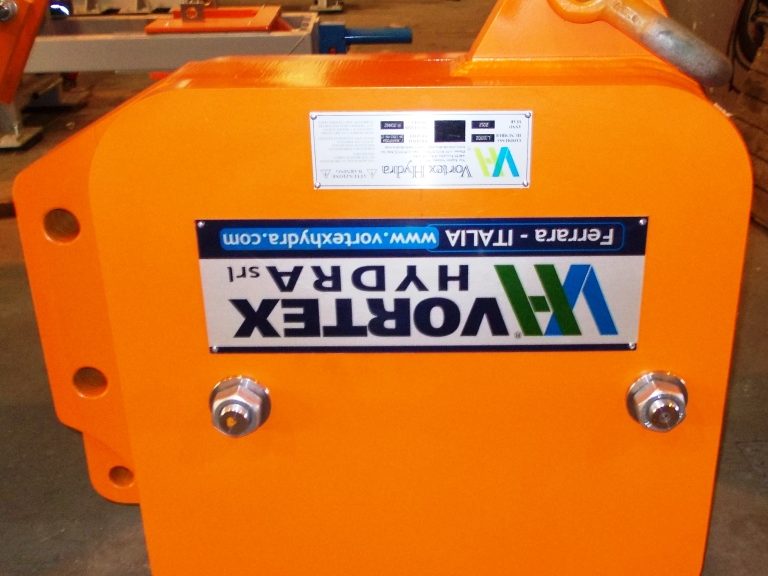

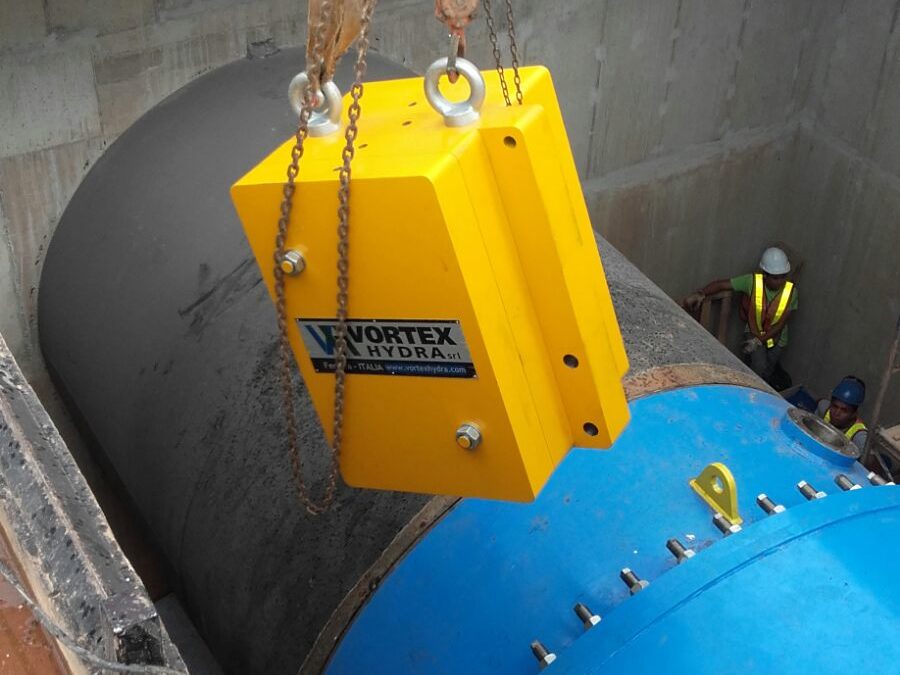

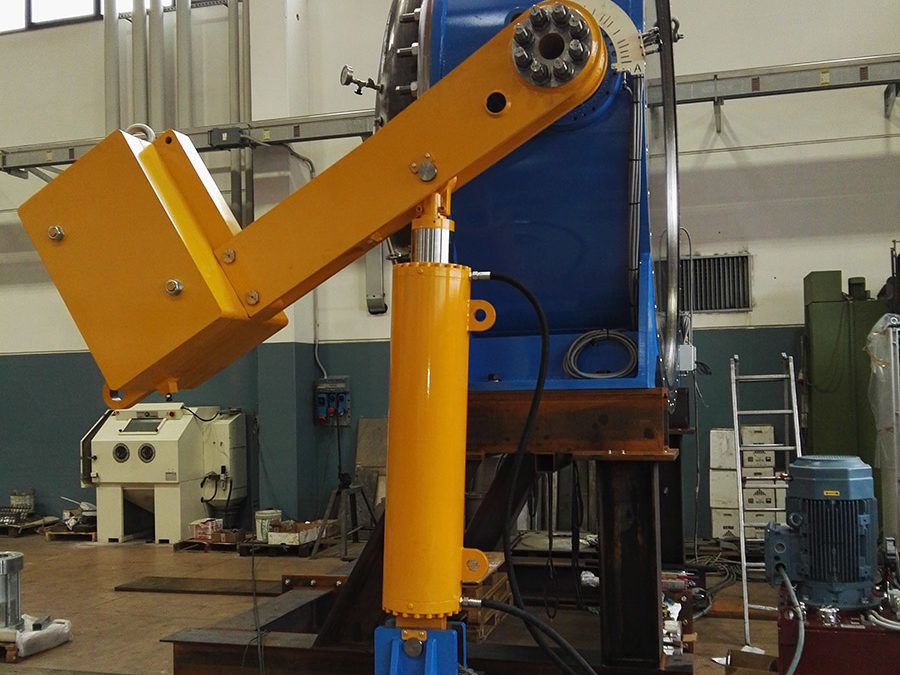

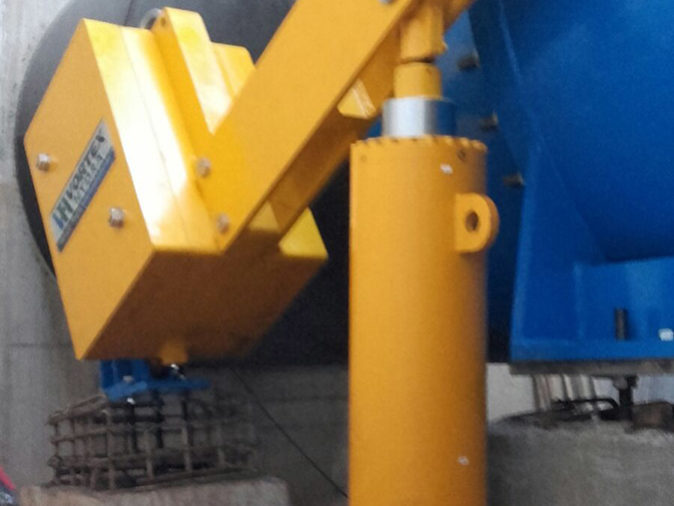

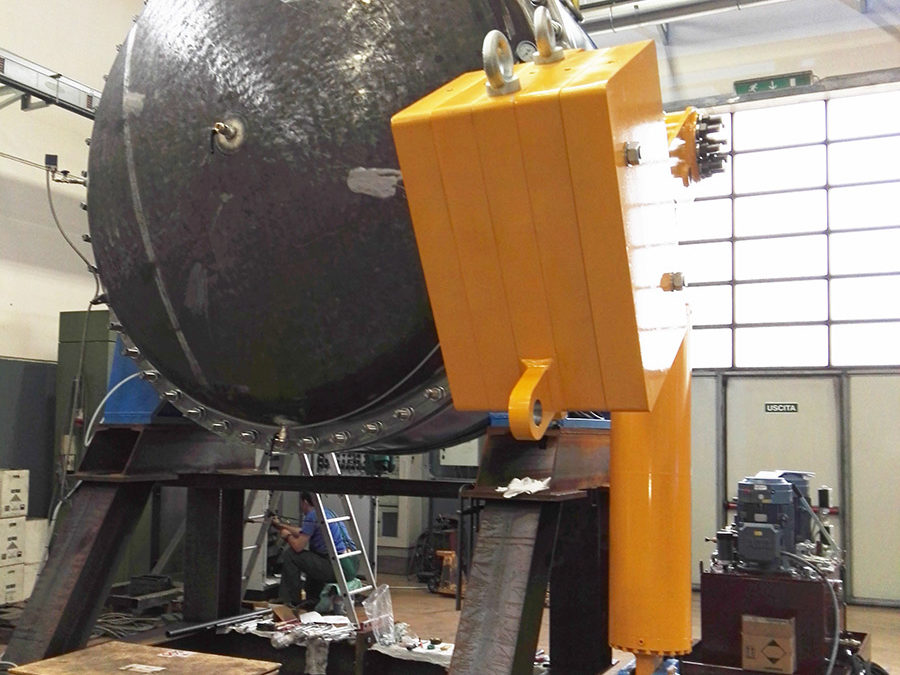

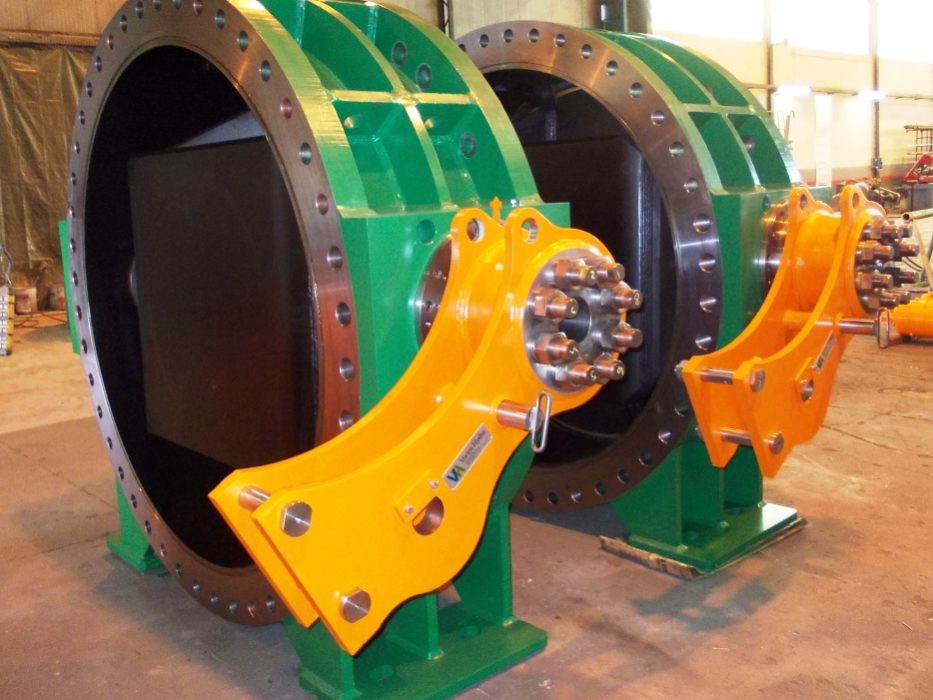

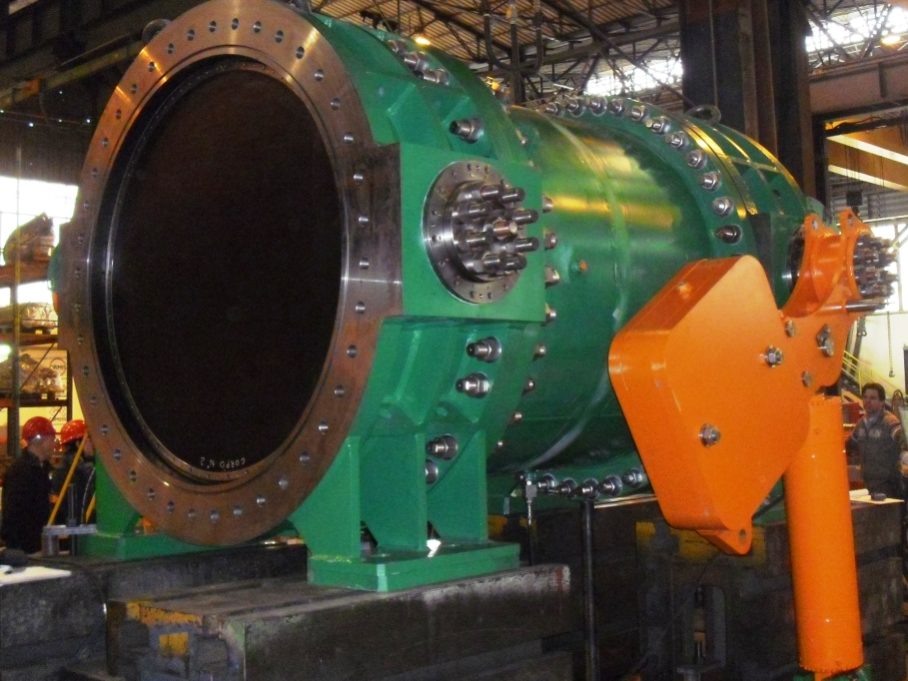

A) De simple efecto: apertura con aceite presurizado, cierre con contrapeso.
B) De doble efecto: cambiare in apertura y cierre por aceite presurizado.
C) Con doble acción: apertura con aceite presurizado, cierre con agua de conducto.
Posibilidad de suministro de un conjunto completo de accesorios:

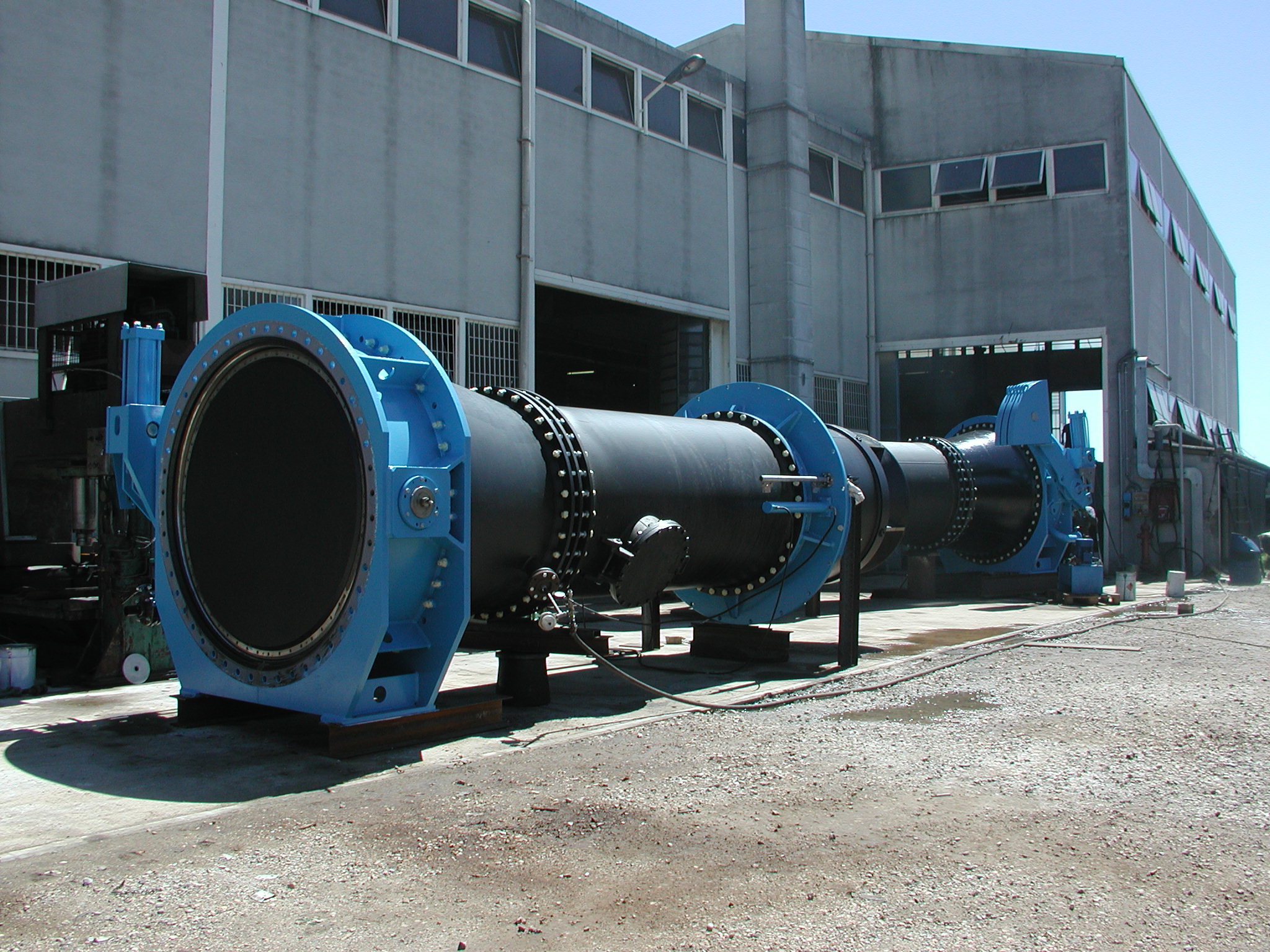

- Sistema de by-pass
- Tubería de conexión aguas arriba
- Carrete de desmontaje

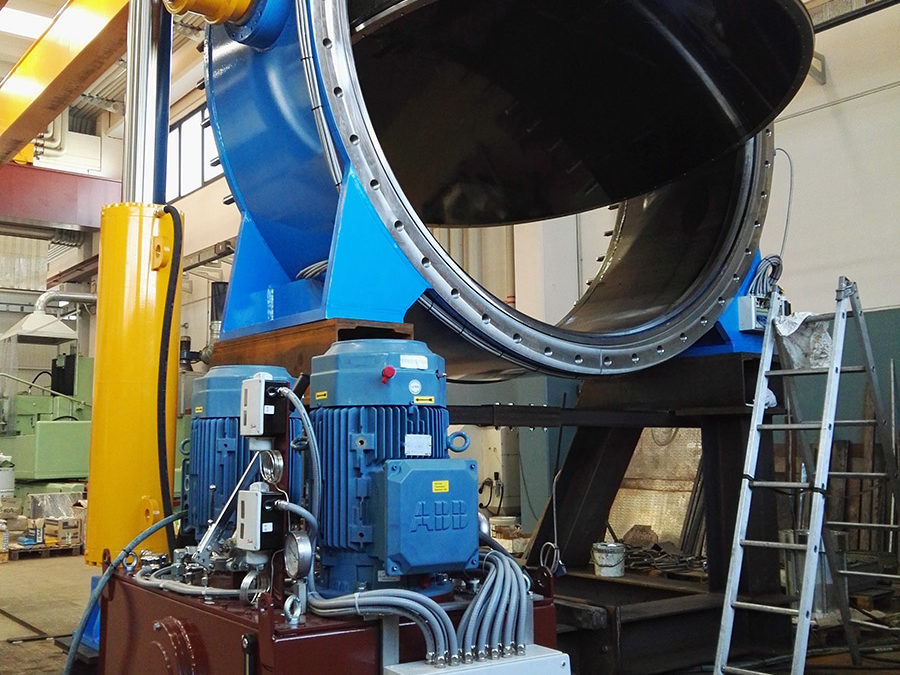

- Unidad de potencia hidráulica
- Armario eléctrico
- Piezas de repuesto originales
Gama de dimensiones de Vortex Hydra:
- Diámetro hasta DN5000
- Presión hasta PN40
De conformidad con el sistema de gestión de la calidad UNI EN ISO 9001, Vortex Hydra se encarga de todas las fases, desde el diseño de ingeniería y la fabricación hasta la prueba final.
