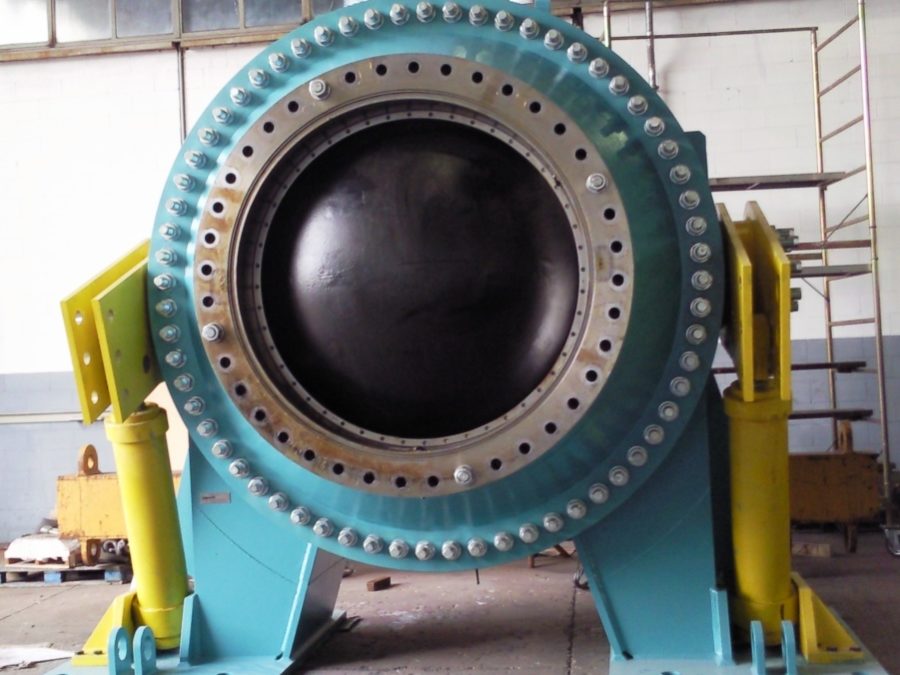

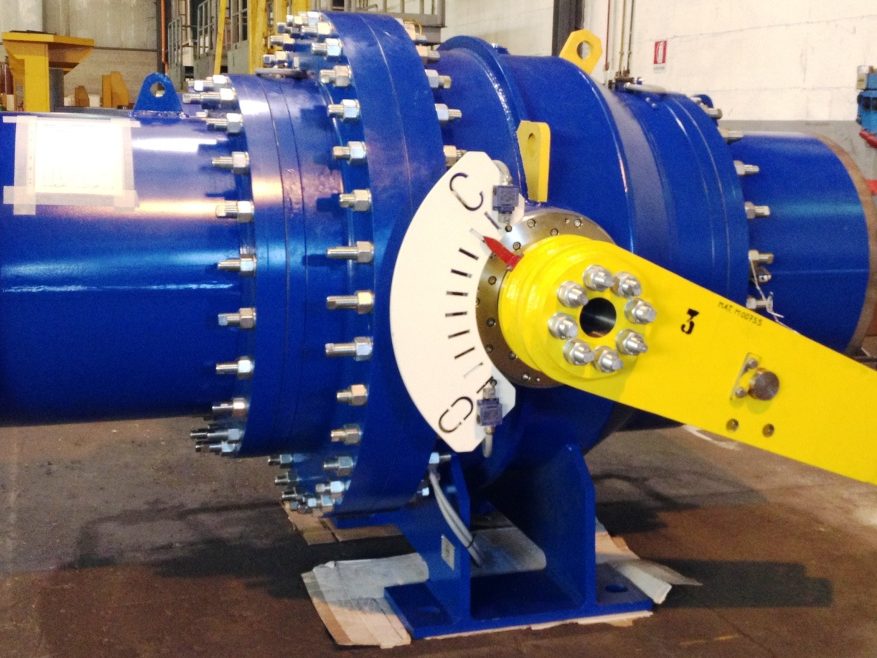

Valvulas Esfericas

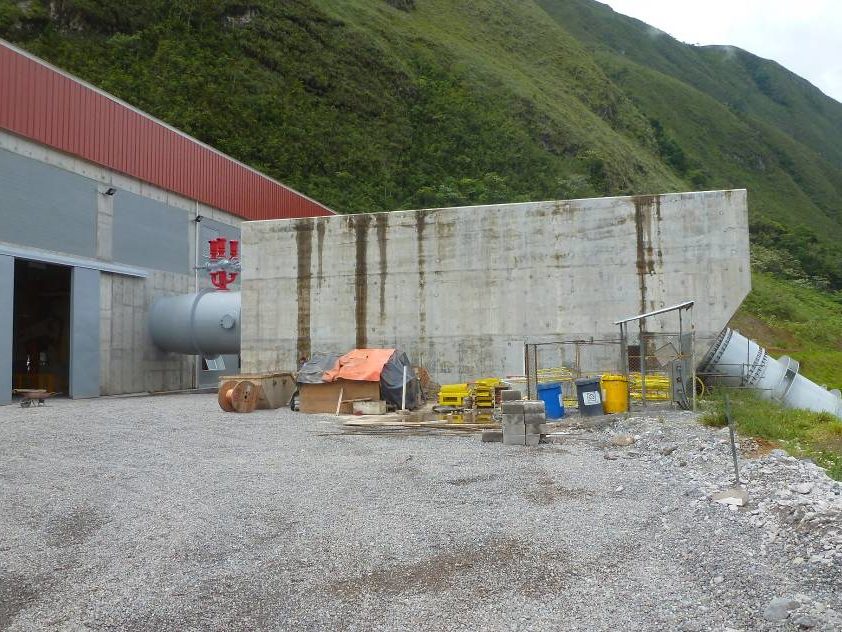

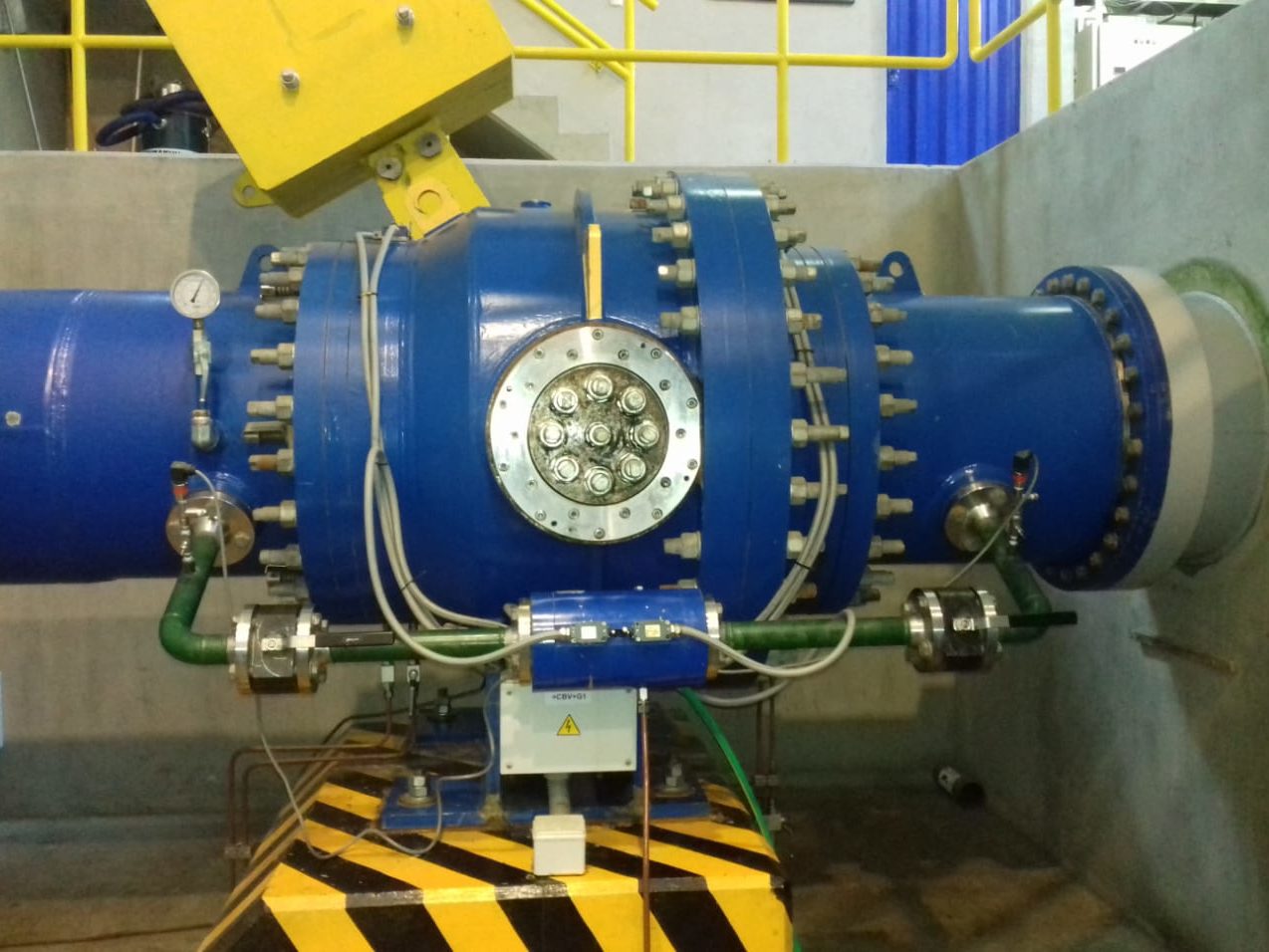

Las válvulas esféricas se emplean principalmente en centrales eléctricas o presas donde está involucrada una presión alta del agua y existe la necesidad de un alto rendimiento para pérdidas de carga bajas y estanqueidad. Una aplicación común es la «protección de turbinas», donde la válvula actúa como dispositivo tanto de seguridad como de mantenimiento. Una característica importante de la válvula de bola es el «sistema de sello doble», que permite que el conducto permanezca presurizado cuando se realizan las operaciones de mantenimiento aguas abajo de la válvula.

Soluciones de diseño flexibles y personalizadas:

• Las dimensiones de la válvula pueden adaptarse a las condiciones existentes del sitio.

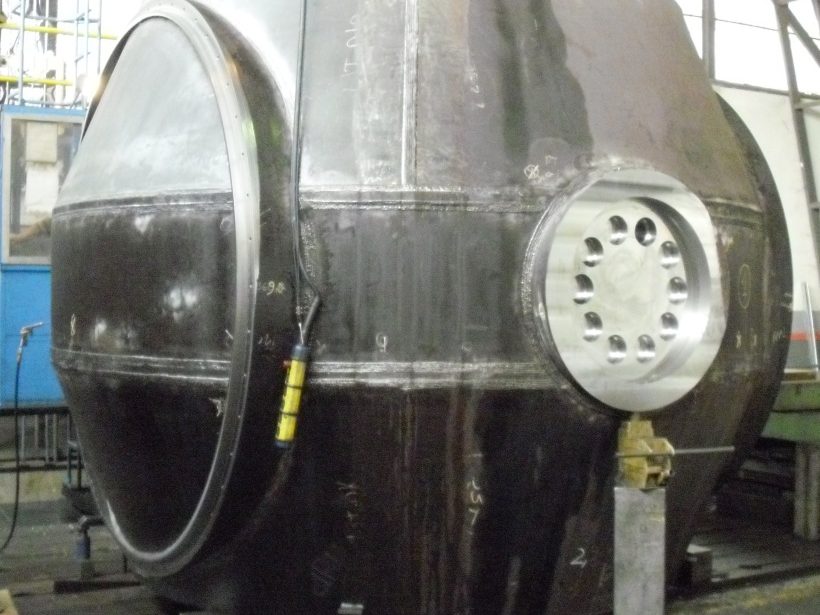

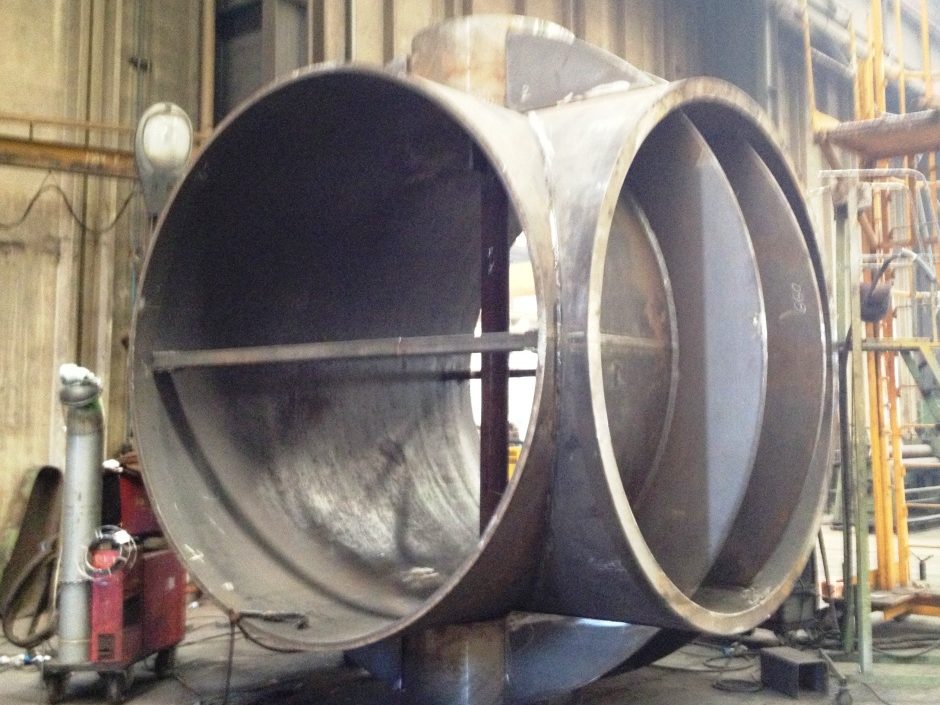

• El cuerpo de la válvula y el obturador pueden estar hechos con acero soldado o forjado, según la presión nominal de la válvula.

Sistema de funcionamiento versátil

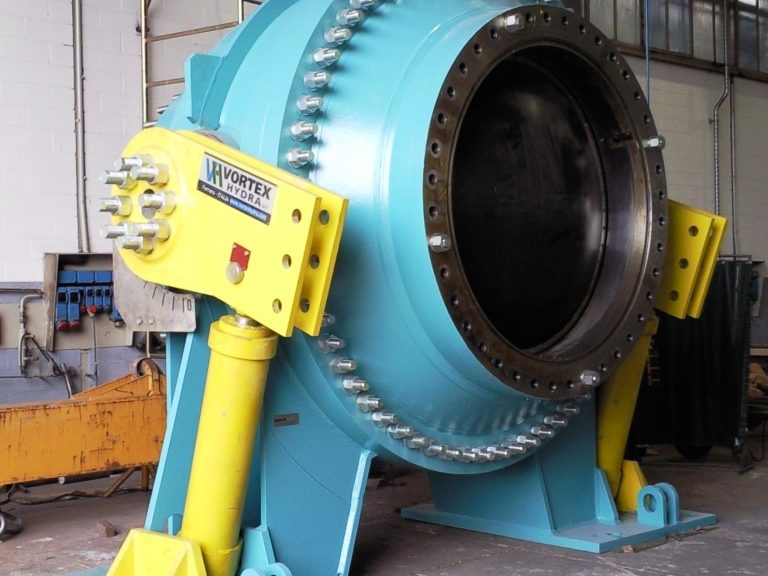

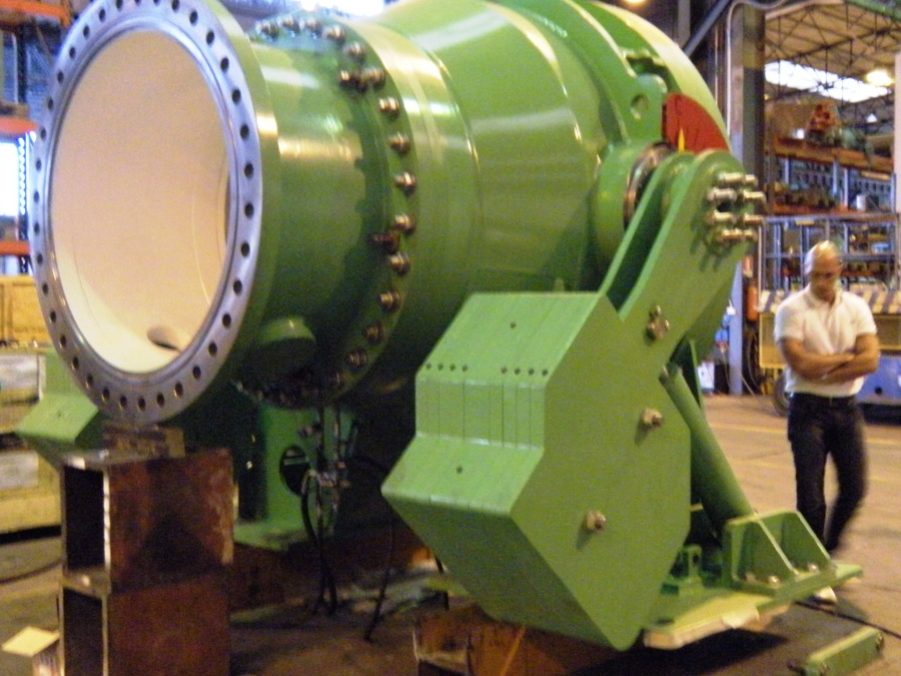

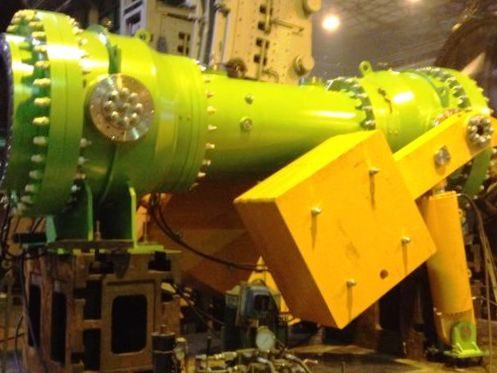

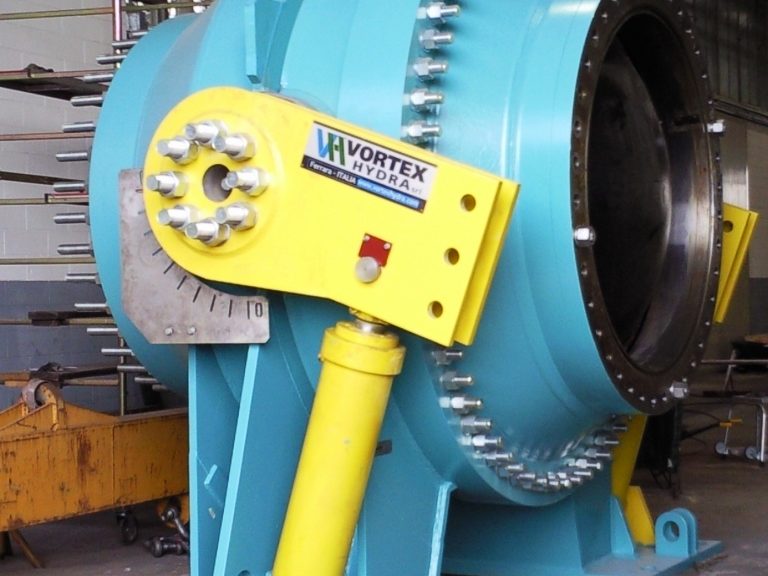

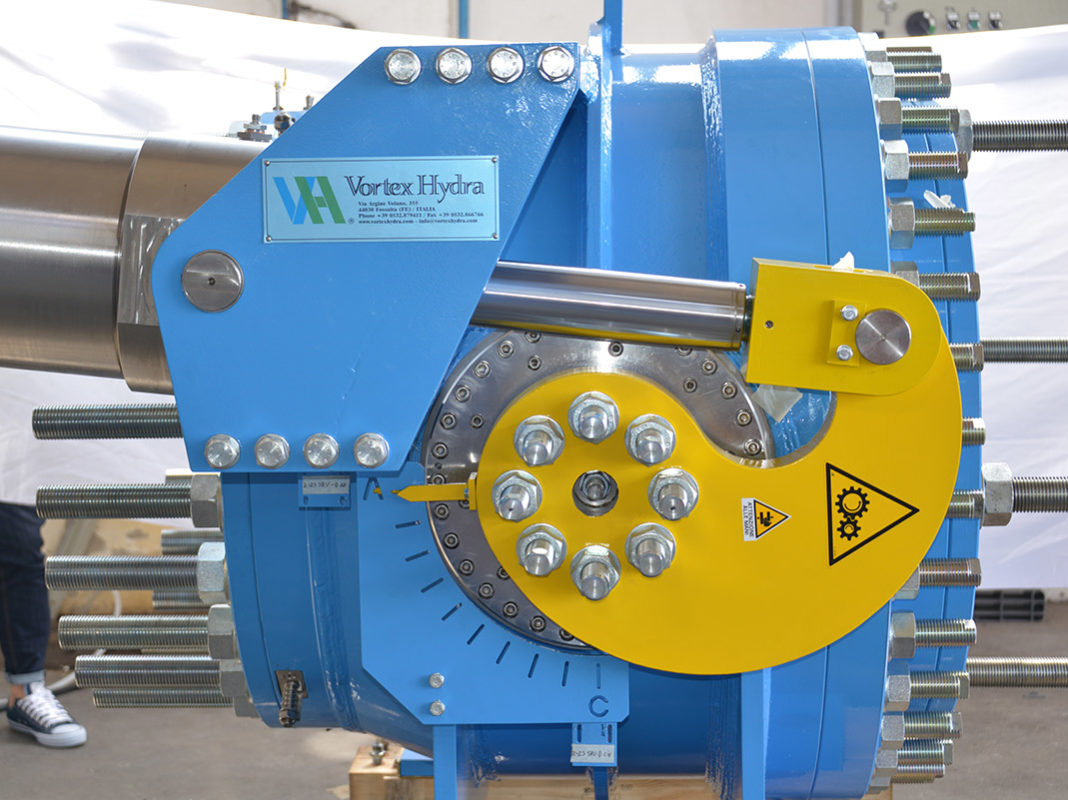

#1 o #2 cilindros hidráulicos que podrían ser:

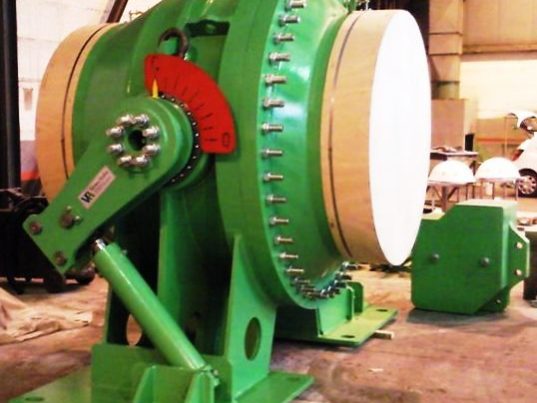

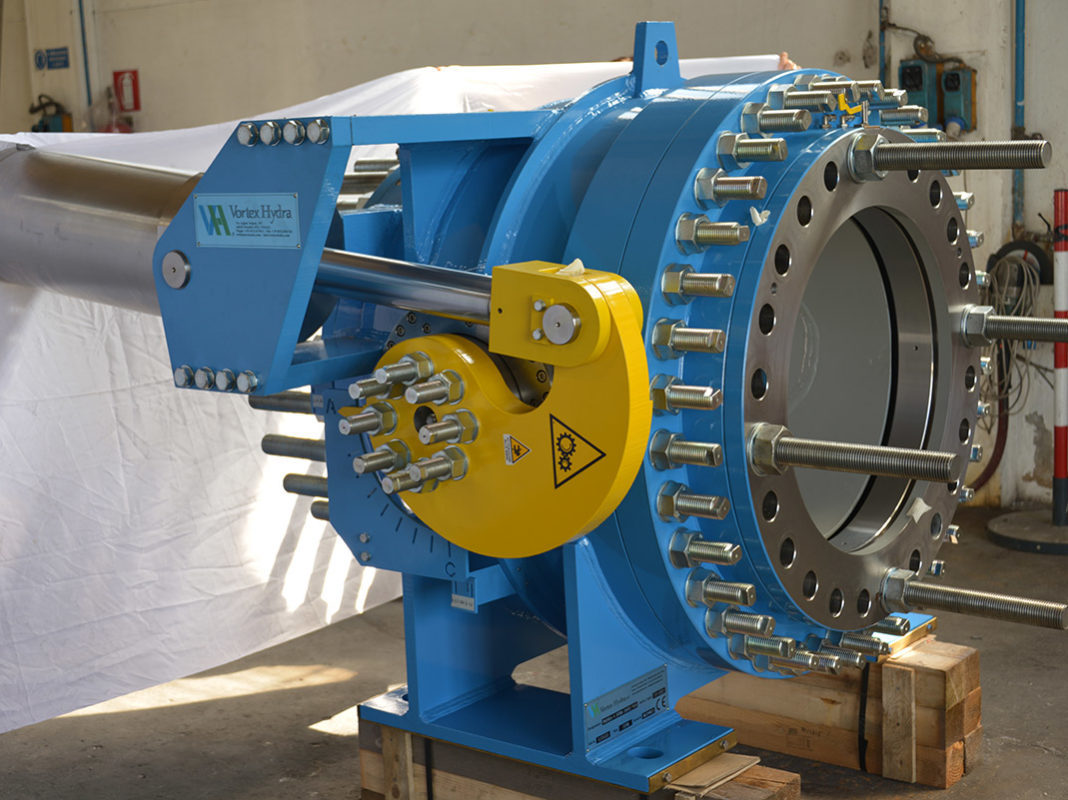

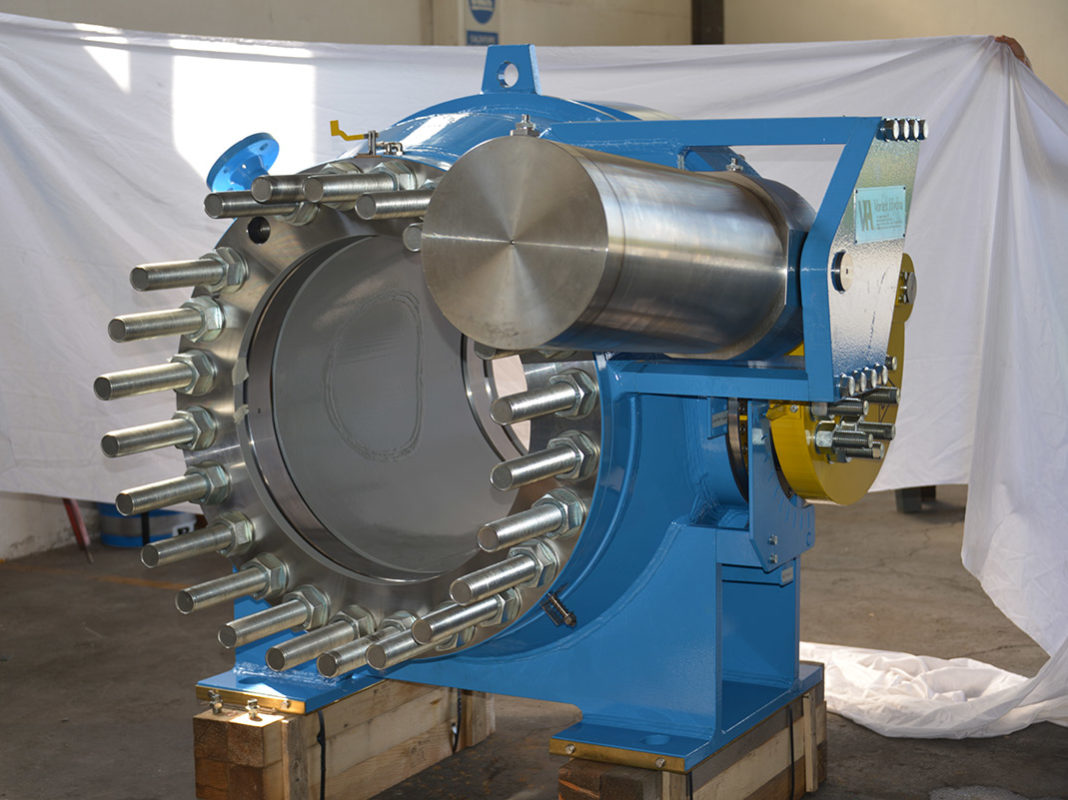

A) De simple efecto: apertura con aceite presurizado, cierre con contrapeso.
B) De doble efecto: apertura y cierre por aceite presurizado
C) Con doble acción: apertura con aceite presurizado, cierre con agua de conducto.

Pérdidas de carga bajas

La válvula en la posición abierta tiene aproximadamente las mismas pérdidas de carga que se producirían en una tubería de longitud equivalente.

Sistema de sellado doble:

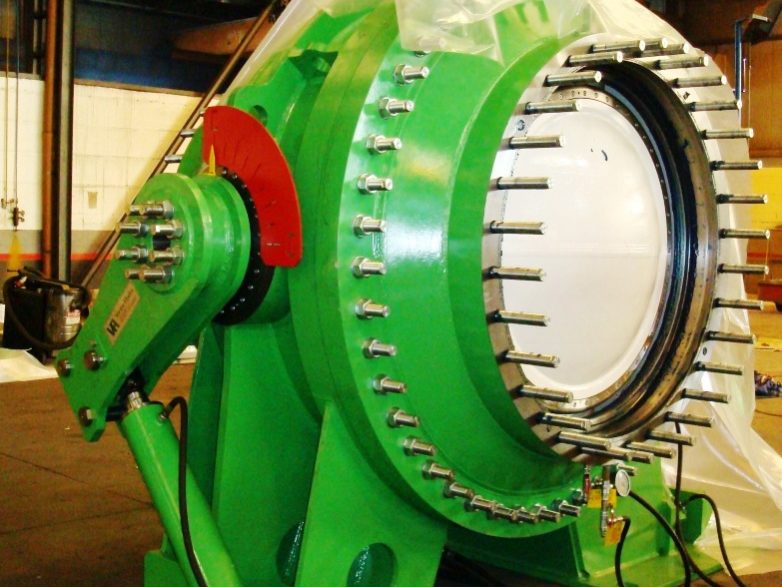

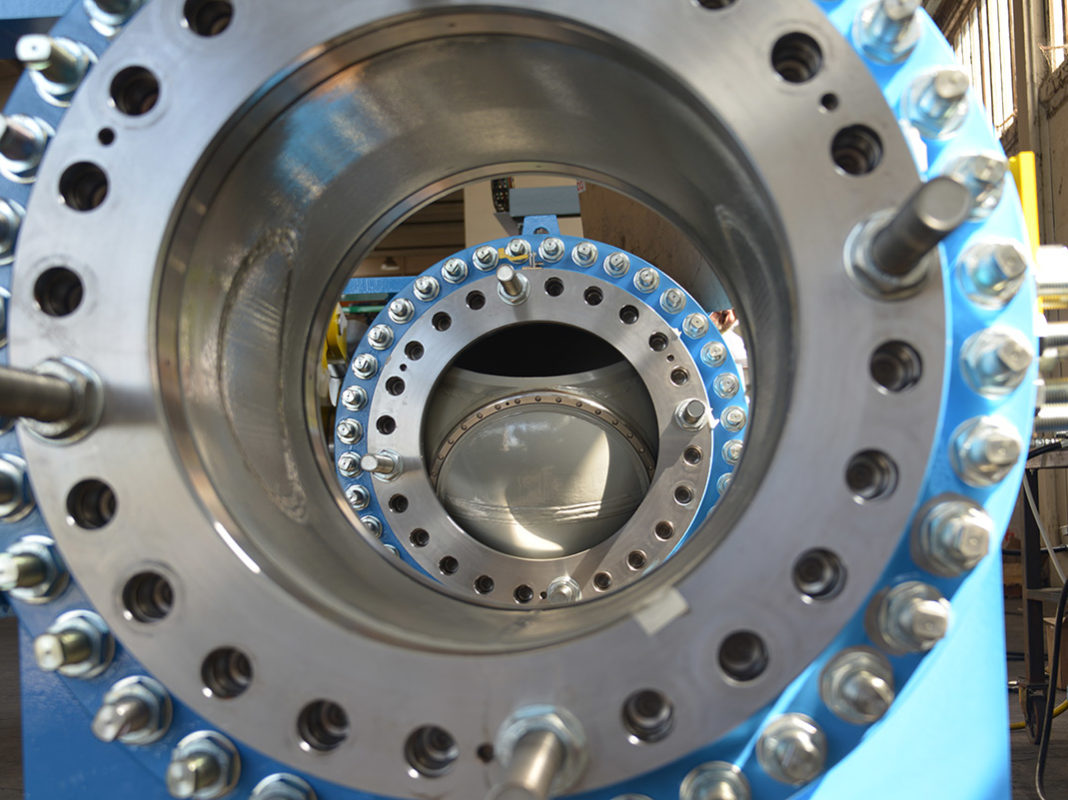

• La válvula está equipada con un sistema de sellado de servicio y un sistema de sellado de mantenimiento, ambos realizados con un anillo obturador, alojado en el cuerpo de la válvula, que se cierra contra un anillo empernado en el obturador de la válvula.
• El sistema de sellado de servicio y mantenimiento se vuelve a accionar mediante el agua presurizada de conducto, adecuadamente controlada por un circuito específico de control.
• Tanto el anillo de estanqueidad como el anillo de asiento son de acero inoxidable con diferentes grados de dureza.
• Opcionalmente, el sello de mantenimiento se puede bloquear mecánicamente

Posibilidad de suministro de un conjunto completo de accesorios:

• Sistema de by-pass
• Tubería de conexión aguas arriba
• Carrete de desmontaje
• Circuito de control del agua

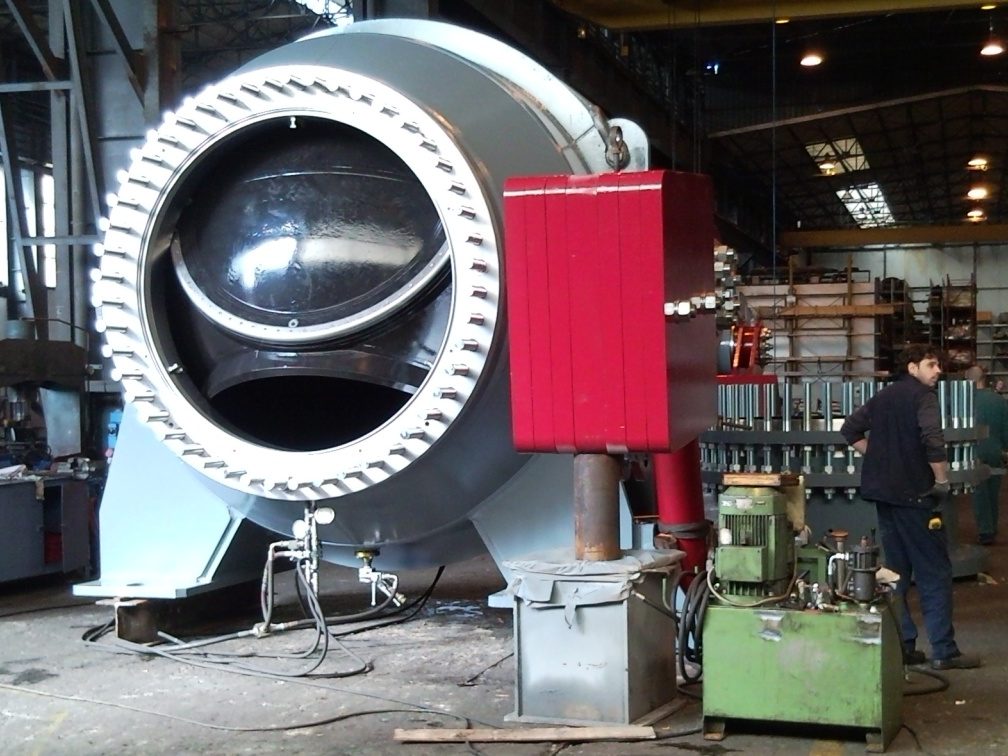

• Unidad de potencia hidráulica
• Armario eléctrico
• Piezas de repuesto originales

Todas las fases de construcción, desde el diseño hasta las pruebas, están realizados por Vortex Hydra de conformidad con el sistema de gestión de calidad UNI EN ISO 9001.

Gama de dimensiones de Vortex Hydra:

• Diámetro hasta DN3000
• Presión hasta PN160
