Compuertas Abatibles
Las compuertas abatibles se emplean principalmente para controlar el flujo de agua a través de muros de contención, depósitos y ríos.

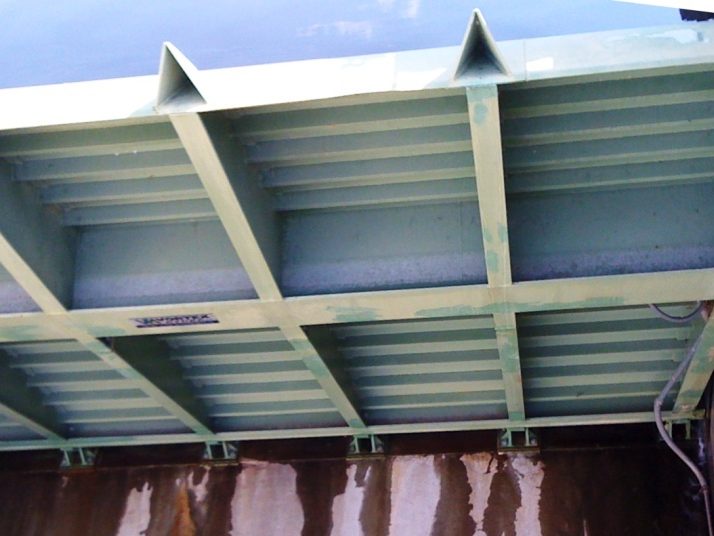

Las compuertas abatibles tienen un diseño estructural de alta resistencia que consiste en una placa reforzada con acero, cuyo exterior se carga contra la presión de agua cuando la compuerta está cerrada.

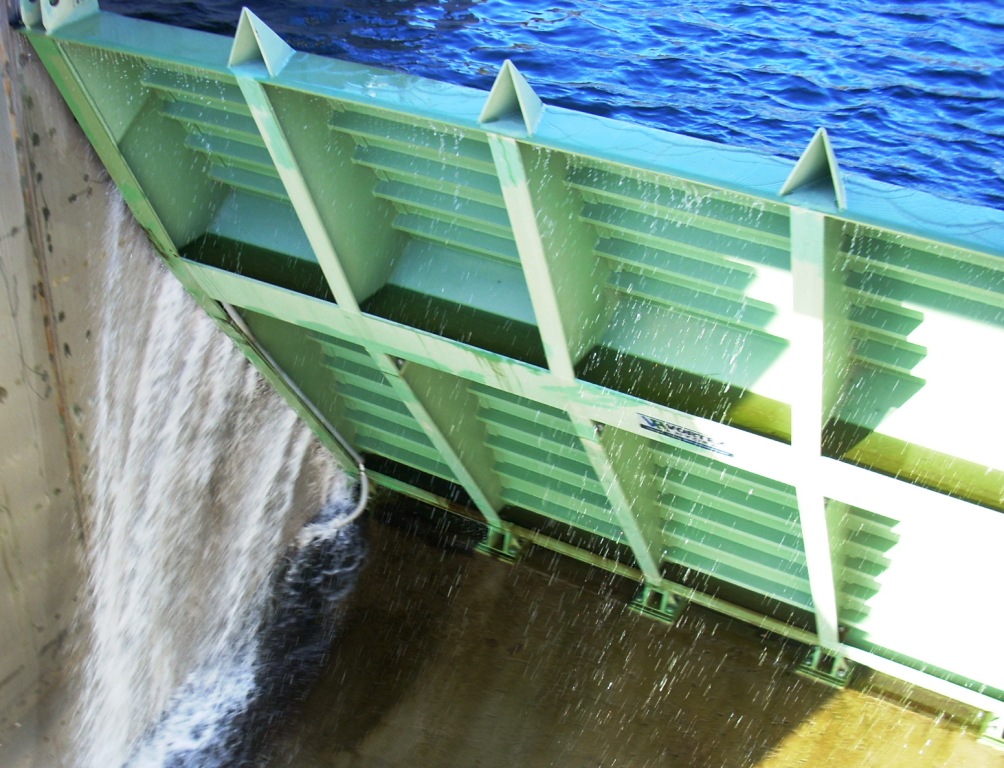

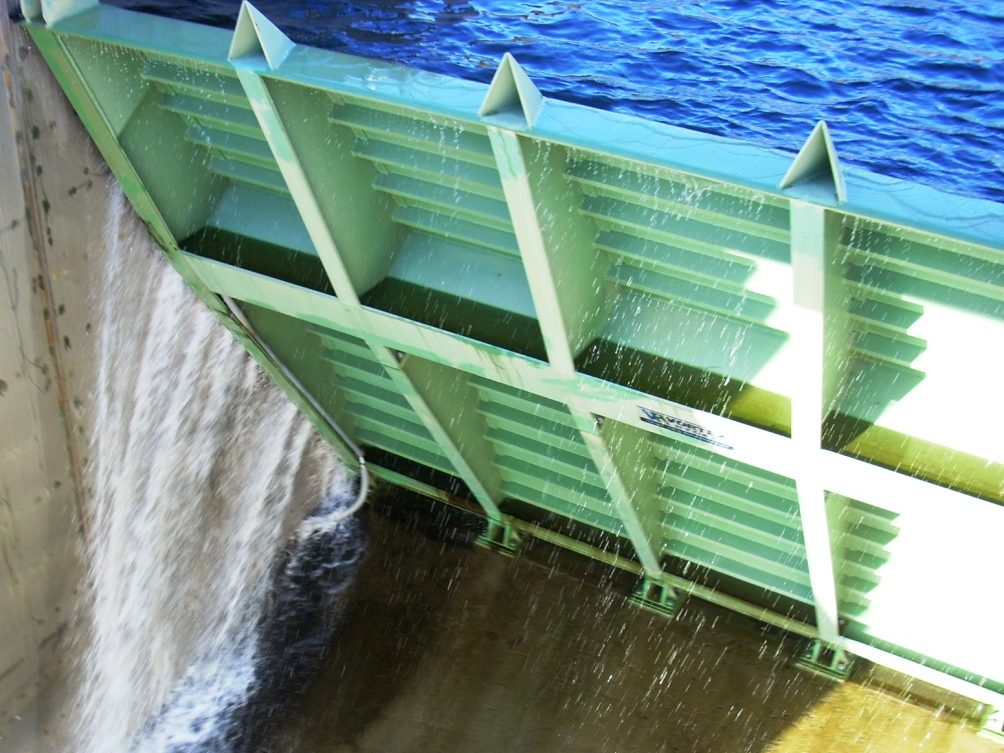

Las compuertas abatibles están diseñadas para funcionar en posición vertical, en la cual restringen el flujo principal del agua, pero, al mismo tiempo, crean un «salto de agua» sobre la parte superior de la compuerta, desde el lado aguas arriba hasta el lado aguas abajo de la misma. Cuando las compuertas abatibles son completamente abiertas, se bajan hasta el nivel inferior del río para permitir que todo el flujo del agua pase sobre ellas.
Los movimientos de apertura/cierre están soportados por un conjunto de bisagras inferiores unidas al suelo de hormigón.

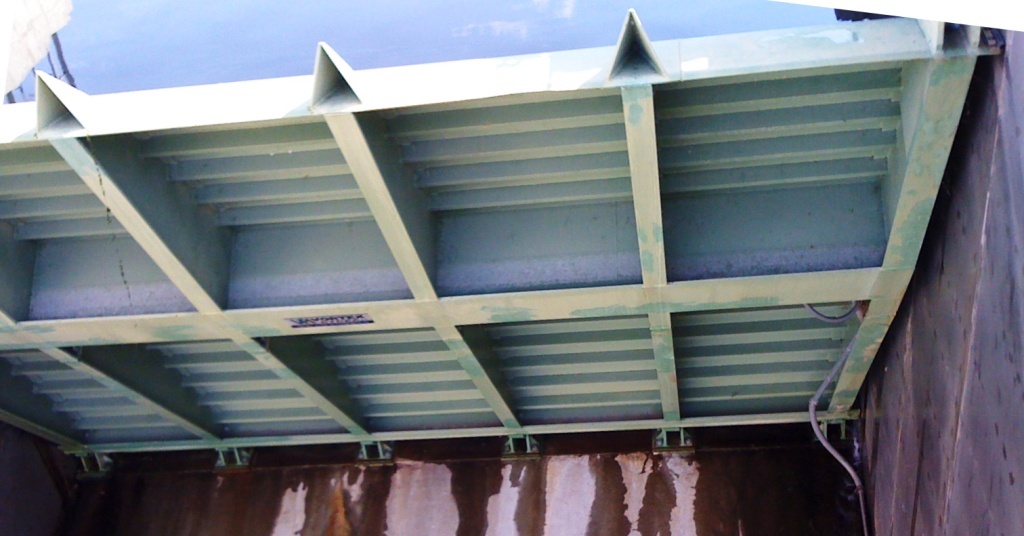

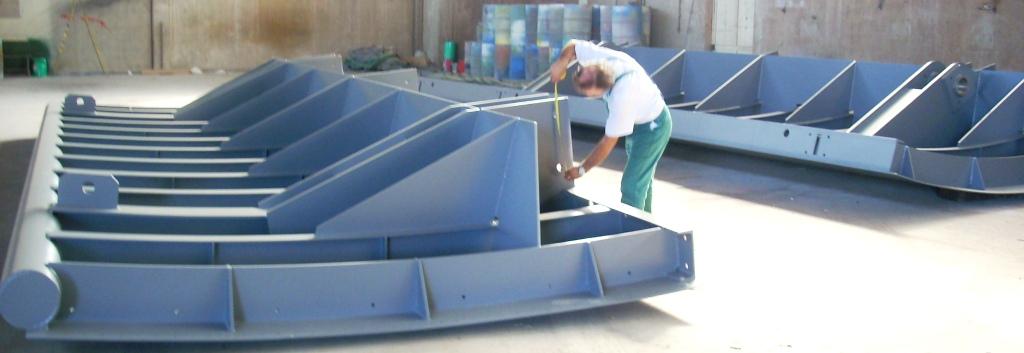

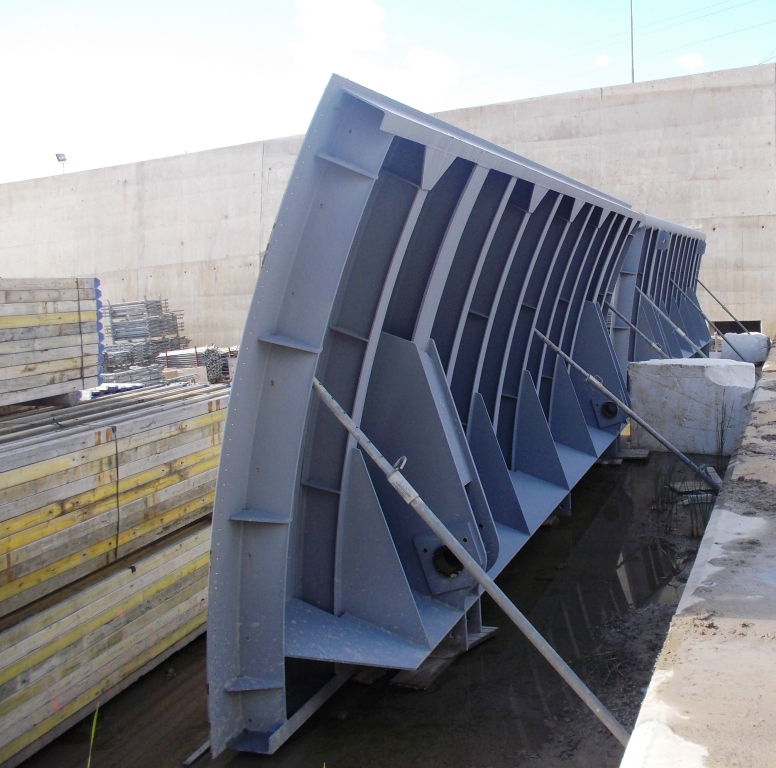

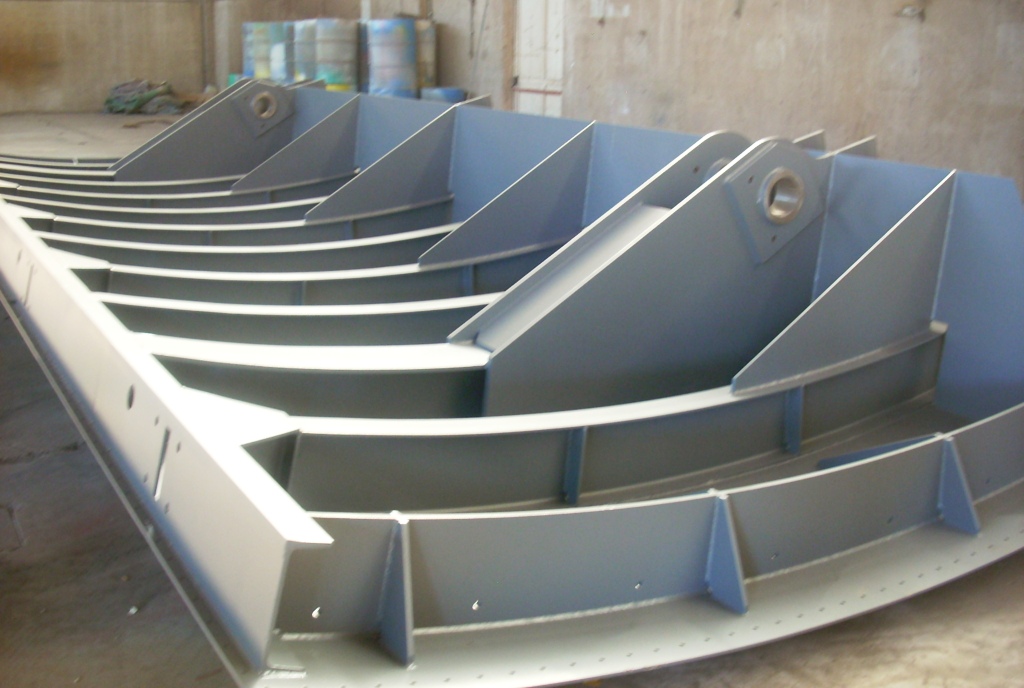

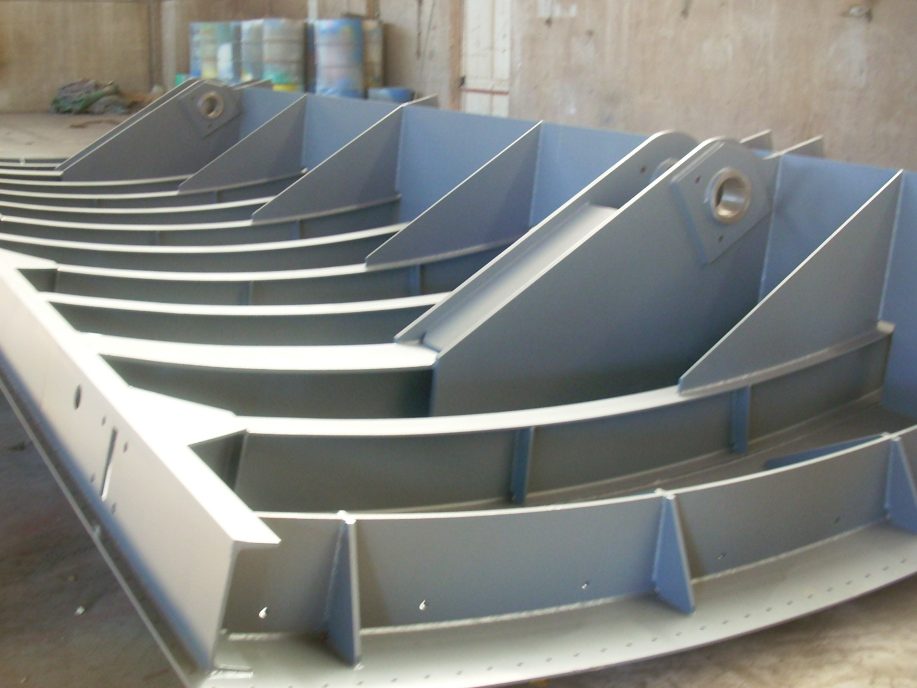

Las compuertas abatibles están fabricadas con chapa de acero que se refuerza adecuadamente con varias secciones de acero para soportar las presiones del agua.
Soluciones de diseño flexibles y personalizadas:
- Las dimensiones de las compuertas pueden adaptarse a las condiciones existentes del sitio o a un diseño especial requerido por las obras civiles.
- Sistema de sellado: sellos de goma colocados en las vigas de cimentación inferiores y en los bordes laterales de las compuertas que asientan en marcos de sellado de acero fijados a los protectores laterales montados en el muelle adyacente.
- Posibilidad de operar en una posición parcialmente abierta para permitir la regulación del flujo aguas abajo.
- Posibilidad de operar en condiciones sumergidas con el sellado en la parte superior de la compuerta. En este caso, se proporciona un sistema de sellado especial en la parte superior de la compuerta.
Sistemas de funcionamiento versátiles:

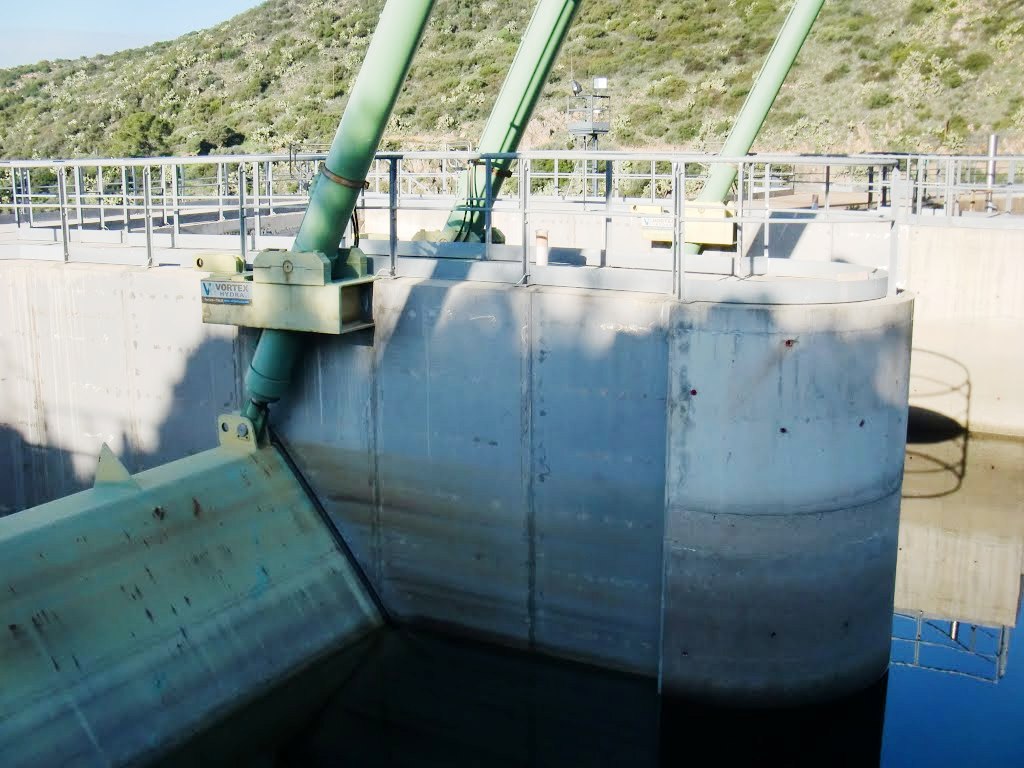

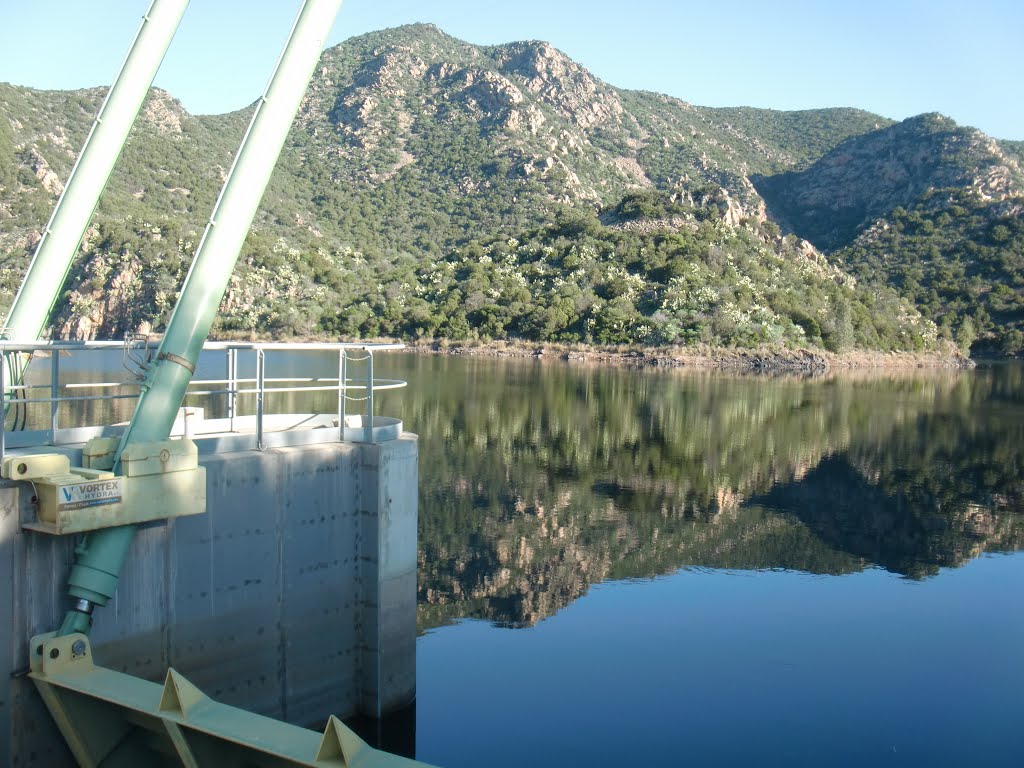

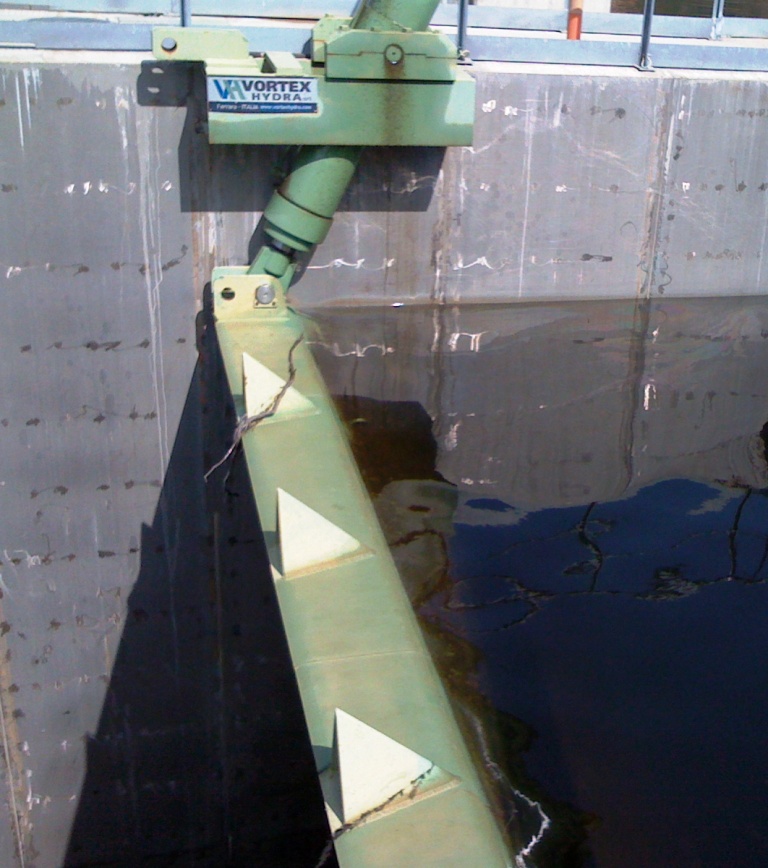

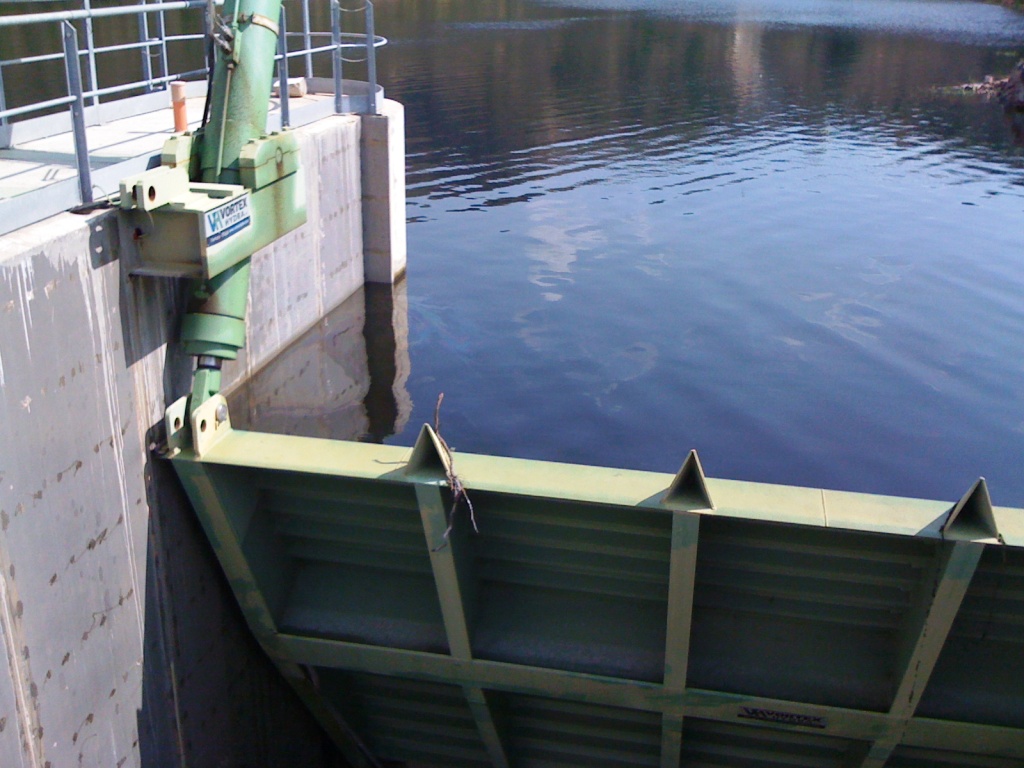

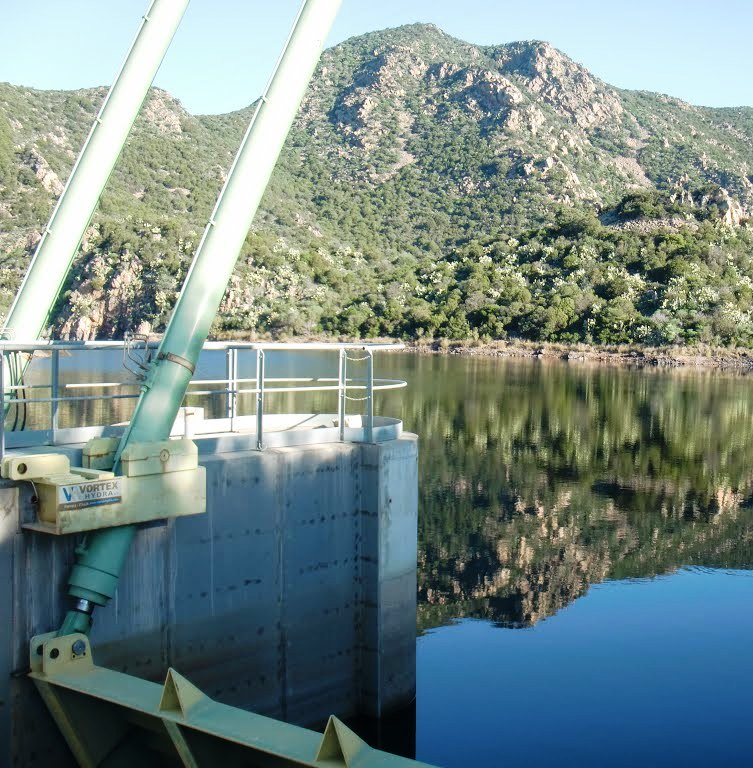

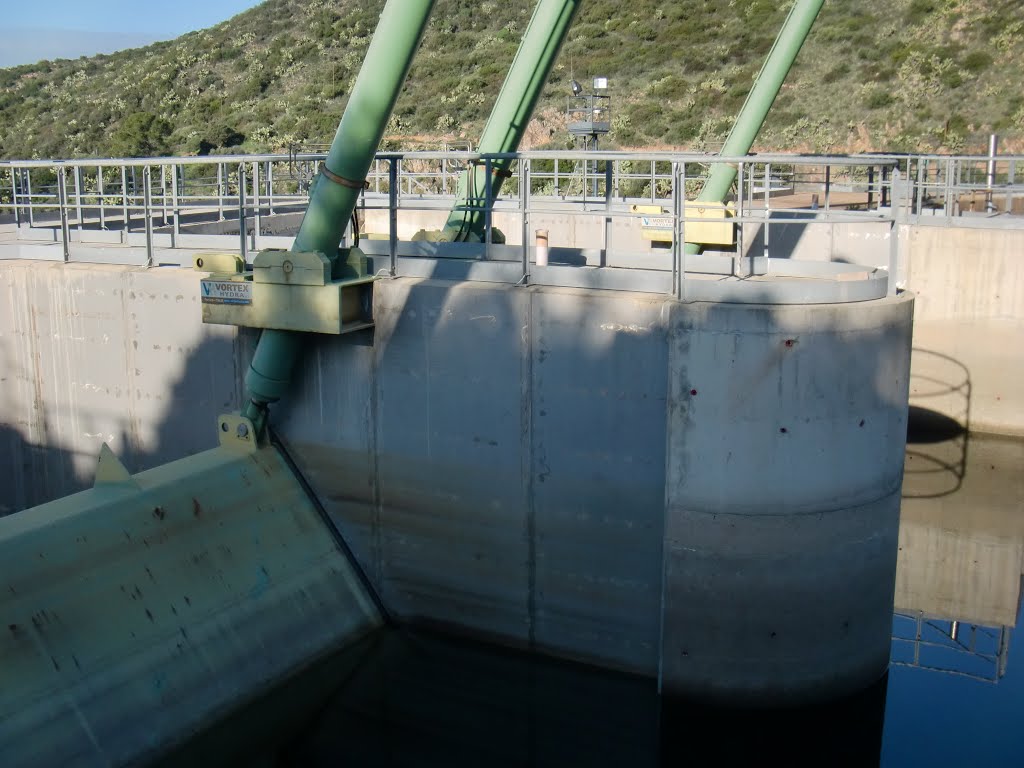

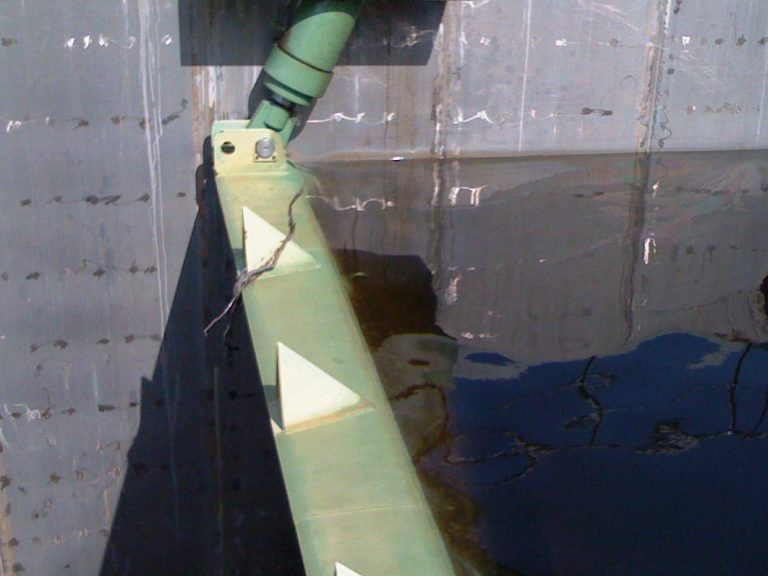

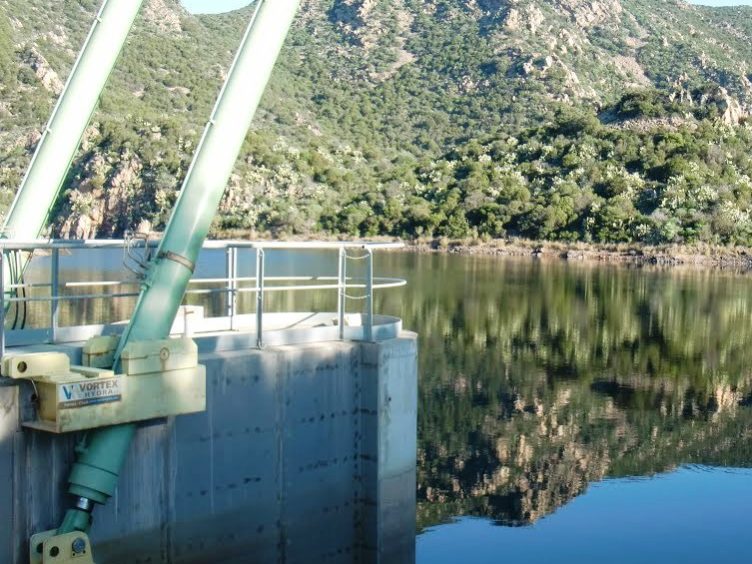

A) Cilindro hidráulico de simple efecto: apertura mediante aceite presurizado y cierre mediante el propio peso. Los cilindros pueden colocarse tanto en el muelle lateral como aguas abajo del cierre de la compuerta en posición intermedia, según el ancho de la compuerta.
B) Un sistema operativo especial definido y acordado con el cliente.
Posibilidad de suministro de un conjunto completo de accesorios:
- Unidad de potencia hidráulica
- Armario eléctrico
- Piezas de repuesto originales

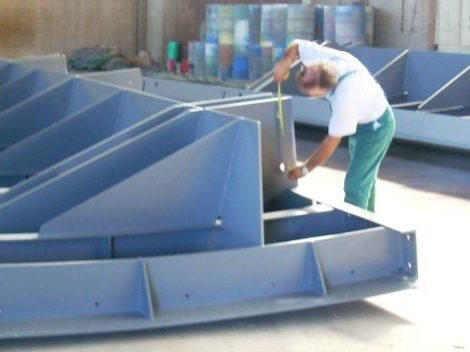

De conformidad con el sistema de gestión de la calidad UNI EN ISO 9001, Vortex Hydra se encarga de todas las fases, desde el diseño de ingeniería y la fabricación hasta la prueba final.
Campo de aplicación de Vortex Hydra:
- Amplia gama de dimensiones sin limitaciones de anchura y altura
