Vannes à Clapet
Les vannes à clapet sont principalement utilisées pour contrôler le débit d’eau à travers les barrières anti-inondation, les réservoirs et les rivières.

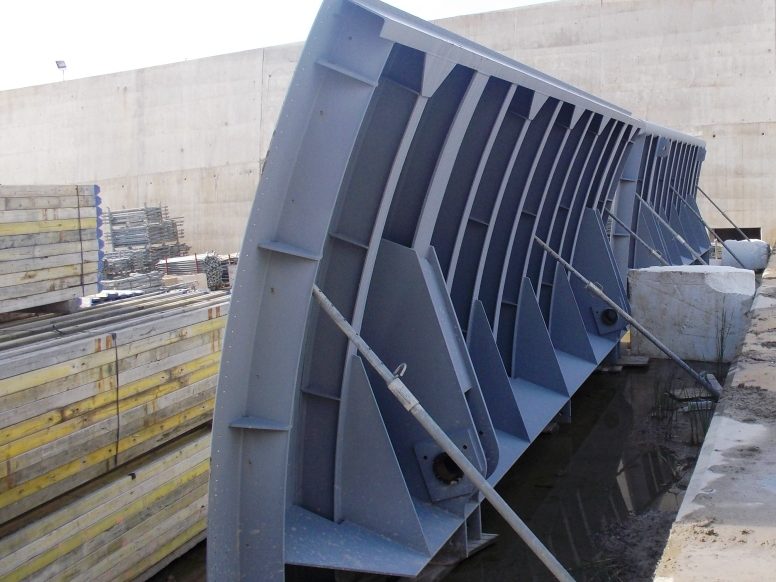

Les vannes à clapet sont d’une conception structurelle robuste composée d’une tôle de tablier renforcée en acier dont le côté extérieur est chargé contre le pression de l’eau lorsque la vanne est en position fermée.
Les vannes à clapet sont conçues pour fonctionner en position verticale, ce qui limite le débit principal de l’eau, mais crée en même temps un « saut d’eau » par-dessus le haut de la vanne, du côté amont vers le côté aval de la vanne. Lorsque les vannes à clapet sont complètement ouvertes, elles sont abaissées jusqu’au niveau inférieur de la rivière, permettant ainsi au plein débit d’eau de les traverser.
Le mouvement d’ouverture/fermeture est soutenu par un jeu de charnières inférieures fixées au sol en béton ;

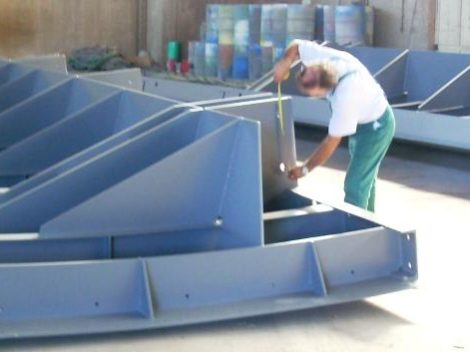

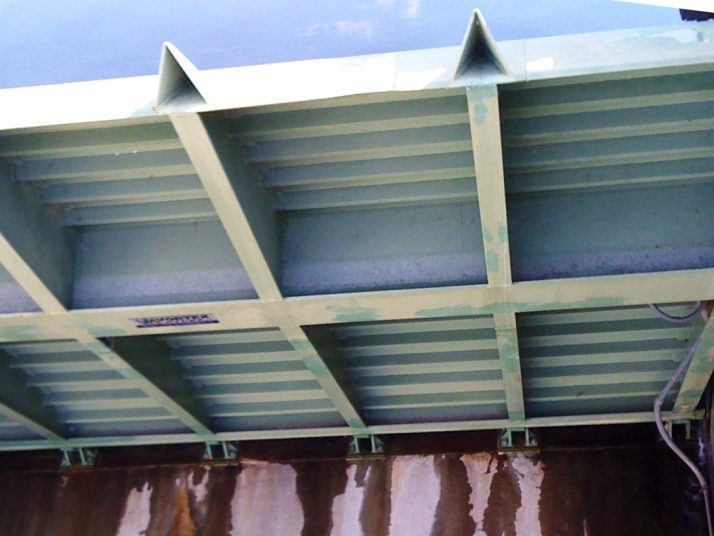

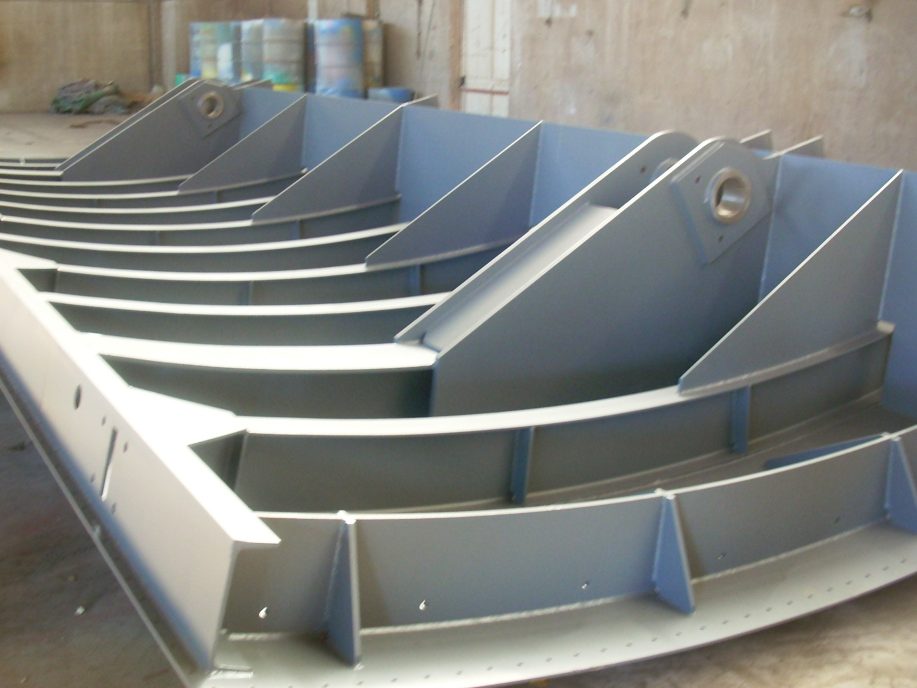

Les vannes à clapet sont fabriquées en tôle d’acier, convenablement renforcée avec divers profilés en acier pour résister aux pressions de l’eau.
Solutions de conception flexibles et sur mesure :
- Les dimensions des vannes peuvent être modifiées pour s’adapter aux conditions existantes du site ou à la conception spéciale requise par les ouvrages de génie civil ;
- Système d’étanchéité : des joints en caoutchouc situés à la fois dans les poutres de fondation inférieures et les bords latéraux des vannes qui s’emboîtent dans des cadres d’étanchéité en acier inoxydable fixés aux écrans latéraux adjacents montés sur piliers.
- Possibilité de fonctionner en position partiellement ouverte pour permettre de réguler le débit d’eau en aval.
- Possibilité de fonctionner en conditions immergées avec étanchéité en haut de la vanne. Dans ce cas, un système d’étanchéité spécial sur le côté supérieur de la vanne est prévu.
Systèmes d’exploitation polyvalents :

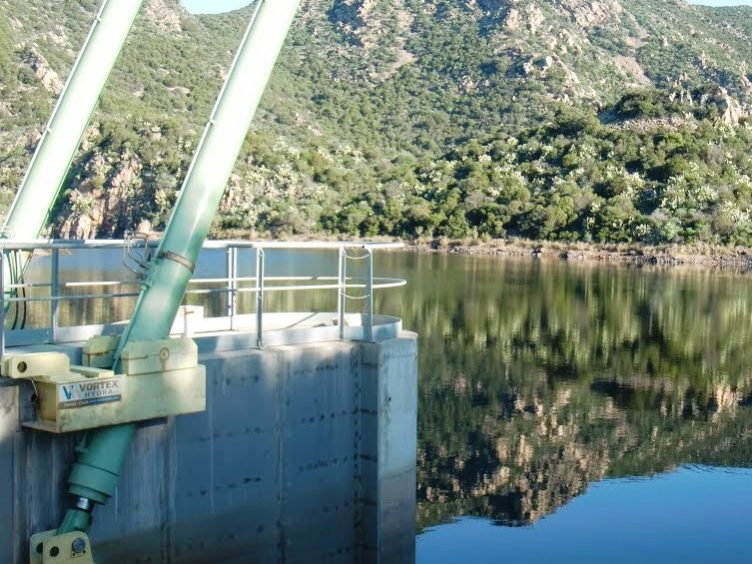

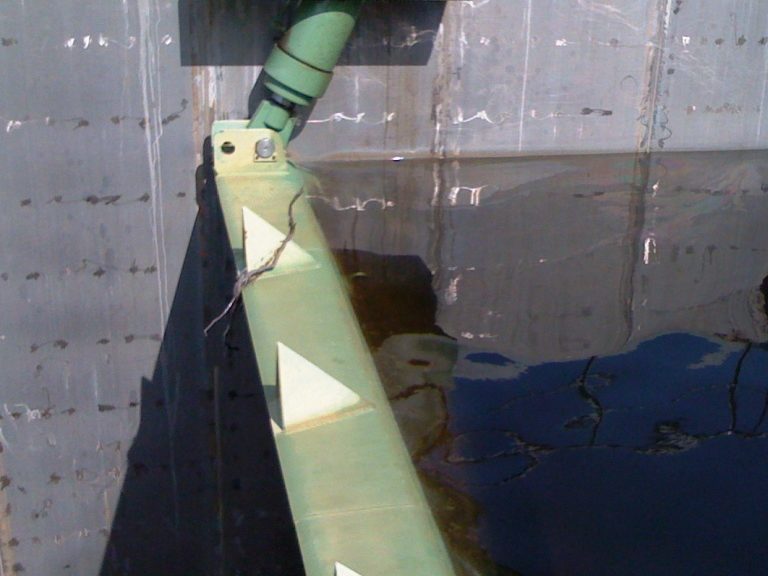

A) Vérin hydraulique simple effet : ouverture par huile sous pression et fermeture par gravité. Les vérins peuvent être placés soit sur le pilier latéral, soit du côté aval du vantail de la vanne en position intermédiaire selon sa largeur ;
B) Le système d’exploitation spécial est défini et convenu avec le client ;
Possibilité de fournir un ensemble complet d’accessoires :
- Unité hydraulique ;
- Armoire électrique ;
- Pièces de rechange d’origine ;
Toutes les phases de la conception technique et de la fabrication jusqu’aux essais finaux sont réalisées par Vortex Hydra conformément au système de gestion de la qualité UNI EN ISO 9001.
Gamme d’applications de Vortex Hydra :
- Large gamme de dimensions sans limitation de largeur et de hauteur
