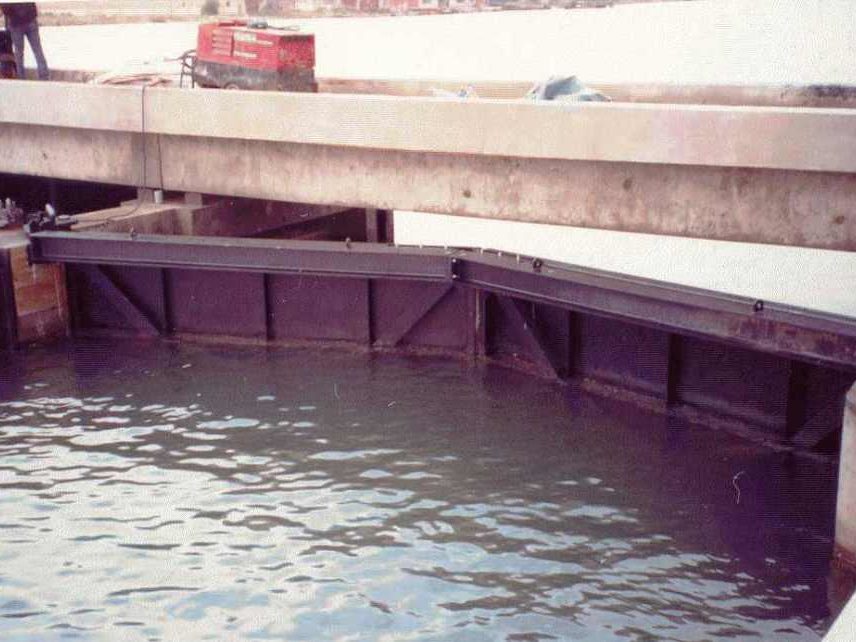

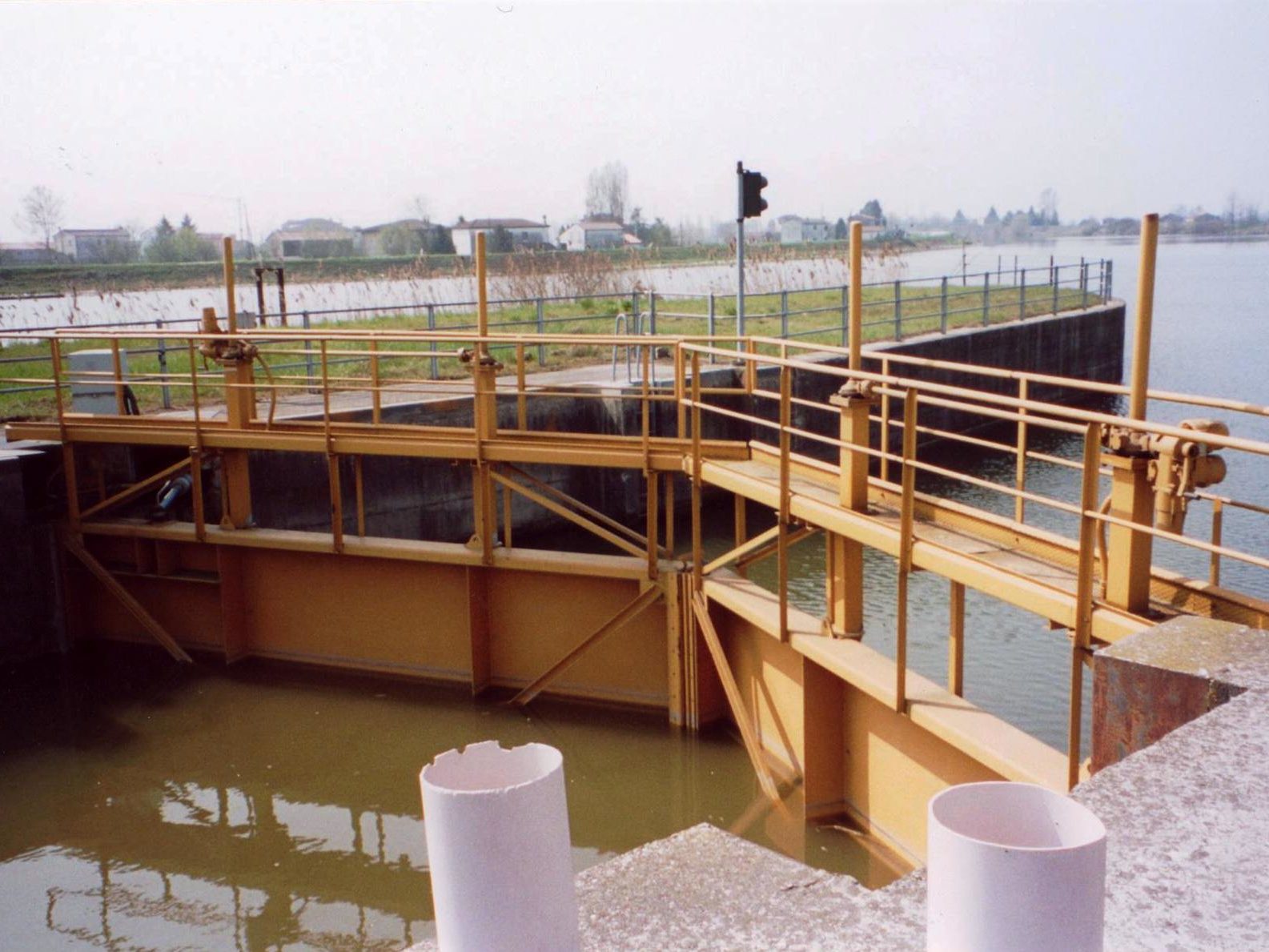

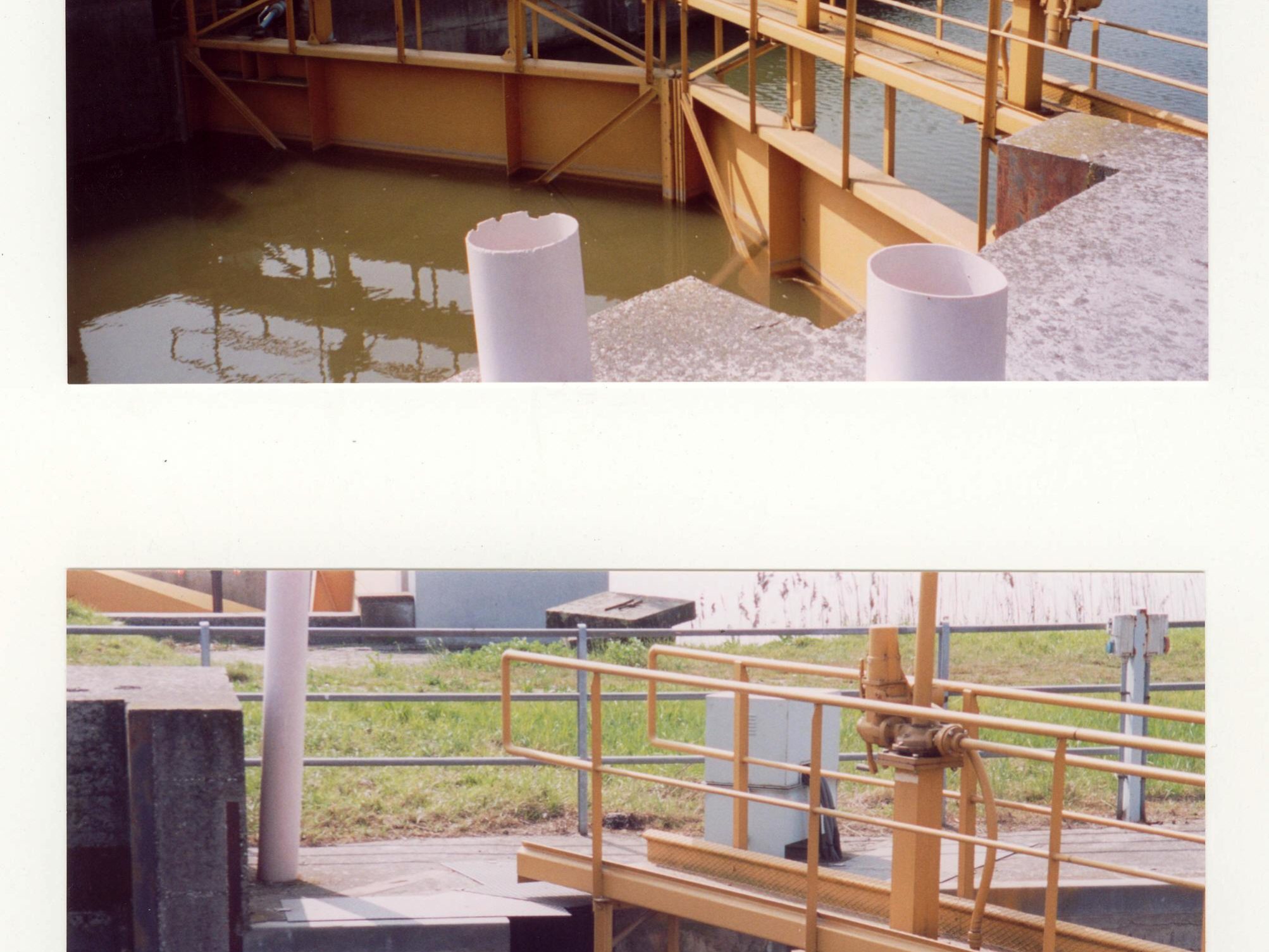

Portes Busquées
Les portes busquées sont utilisées sur les canaux, les rivières et les barrages pour permettre aux bateaux de contourner toute structure obstructive sur leur chemin de navigation et/ou pour faire monter et descendre des bateaux entre des tronçons de différents niveaux d’eau.

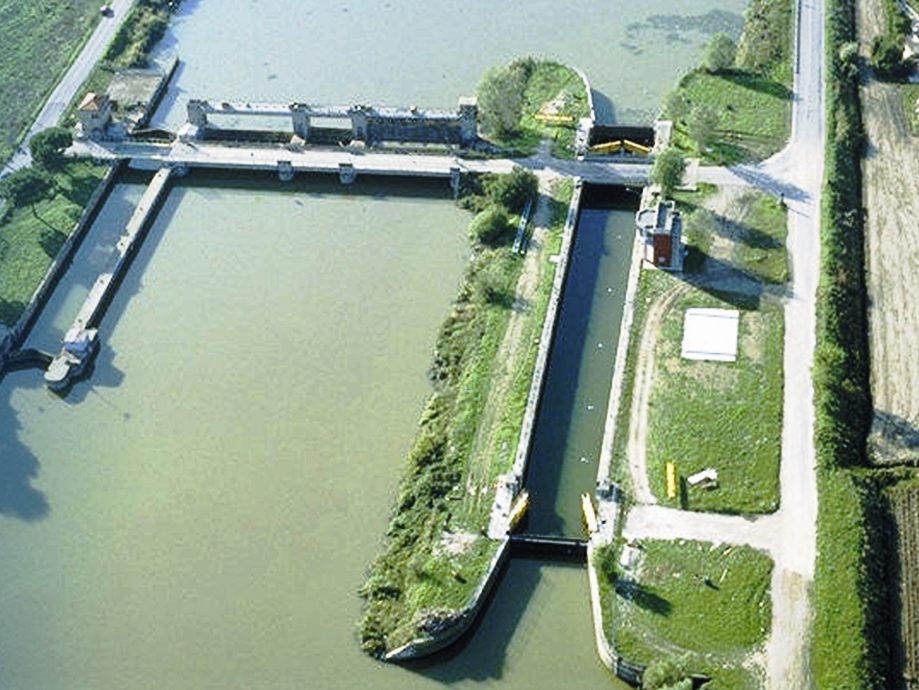

L’écluse de navigation est normalement une structure en canal, longue et étroite, de dimensions appropriées pour permettre à un bateau de la traverser.
Les portes busquées sont situées aux deux extrémités de la structure en canal pour permettre à un flux contrôlé d’eau d’entrer et sortir. Le niveau d’eau à l’intérieur peut également être élevé ou abaissé via des conduits à auge, qui sont formés dans les piliers latéraux de la structure, pour le faire correspondre au niveau de la rivière sur laquelle le bateau navigue.
Les portes busquées sont fabriquées en tôles d’acier, convenablement renforcées avec diverses sections en acier pour résister aux pressions de l’eau.
Solutions de conception flexibles et sur mesure :
- Les dimensions des vannes peuvent être modifiées pour s’adapter aux conditions existantes du site ou à la conception spéciale requise par les ouvrages de génie civil ;
- Les vannes fonctionnent dans des conditions d’équilibre, tandis que leur structure est conçue pour résister à la pleine charge d’eau ;
- Système d’étanchéité : des joints en caoutchouc situés dans les bords inférieurs et latéraux des vannes s’emboîtent dans des cadres d’étanchéité en acier inoxydable fixés à la structure adjacente.
Systèmes d’exploitation polyvalents :
A) Vérin hydraulique double effet : ouverture et fermeture par huile sous pression. Les vérins sont placés sur le pilier latéral ;
B) Le système d’exploitation spécial est défini et convenu avec le client ;
Possibilité de fournir un ensemble complet d’accessoires :
- Unité hydraulique ;
- Armoire électrique ;
- Pièces de rechange d’origine ;
Toutes les phases de la conception technique et de la fabrication jusqu’aux essais finaux sont réalisées par Vortex Hydra conformément au système de gestion de la qualité UNI EN ISO 9001.
Gamme d’applications de Vortex Hydra :
- Large gamme de dimensions sans limitation de largeur et de hauteur
